Výměna kardanového hřídele řady W2100 u společnosti Walterscheid

Přehled produktu

Walterscheid je evropským dodavatelem prémiových pohonných ústrojí s vývodovým hřídelem, které jsou obzvláště oblíbené v Německu, Nizozemsku a stále více i v korejských farmách, které dovážejí nářadí vyrobené v Evropě. Výměna kardanového hřídele řady W2100 u společnosti Walterscheid je základní model v produktové hierarchii společnosti Walterscheid, určený pro lehké nářadí poháněné kompaktními traktory do výkonu přibližně 30 koní. Korejští provozovatelé obracečů, malých postřikovačů, shrnovačů a lehkých rotačních shrnovačů evropských zdrojů se s modelem W2100 běžně setkávají na svých strojích.

To, co odlišuje Walterscheid od Weasleru a dalších značek, je jejich konstrukce třmenu s bezpečnostním posuvným zámkem a důraz na integrované stínění s prohlášením o shodě. Náhrada vývodového hřídele řady W2100 od Walterscheidu přesně kopíruje obě funkce a poskytuje korejským operátorům cenově efektivní řešení. nahrazení který splňuje stejné evropské bezpečnostní normy jako originál za 30 až 45 procent nižší cenu.



Typické nářadí používající W2100

Náhrada za vývodový hřídel řady W2100 od společnosti Walterscheid slouží pro nejlehčí segment spektra pohonu vývodovým hřídelem. Mezi běžné aplikace patří malé postřikovače plodin (200 až 400 litrů), obraceče sena (2 až 4 rotory), shrnovače s prstovými koly, lehká rozmetadla hnojiv a secí stroje na kompaktních traktorech. Toto nářadí nevyžaduje vysoký točivý moment, ale vyžaduje spolehlivý přenos výkonu bez vibrací a kompaktní konstrukce modelu W2100 to přesně splňuje.

Možnosti a rozměry třmenu

Náhrada za kardanový hřídel řady W2100 od společnosti Walterscheid je k dispozici se dvěma typy třmenu, každý se dvěma možnostmi drážkování. Rozměr „A“ je celkový průměr a „B“ je axiální délka sestavy třmenu.

Vysvětlení bezpečnostního posuvného zámku Walterscheid

Bezpečnostní posuvný zámek je charakteristickým mechanismem pro upevnění třmenu od firmy Walterscheid a je jedním z hlavních důvodů, proč si provozovatelé vybírají právě Walterscheid před konkurenčními značkami. Náhrada vývodového hřídele řady W2100 od firmy Walterscheid tento mechanismus přesně replikuje.

Jak to funguje

Pružinový límec obklopuje drážkovaný otvor. Chcete-li připojit třmen k čepu vývodového hřídele, zasuňte límec dozadu, zatlačte třmen na drážku a uvolněte límec. Ten zacvakne dopředu a zajistí se v drážce na čepu vývodového hřídele, čímž se spojení zajistí. Pro odpojení zasuňte límec zpět a třmen stáhněte. Žádné kolíky k zarovnání, žádné šrouby k utažení. Celé připojení a odpojení trvá asi tři sekundy.

Proč je to důležité pro lehké pracovní nářadí

Obsluha obracečů, postřikovačů a shrnovačů obvykle během hlavní sezóny mění nářadí několikrát denně. Bezpečnostní posuvný zámek na vývodovém hřídeli řady W2100 od společnosti Walterscheid eliminuje manipulaci s čepy a šrouby při každé výměně, čímž šetří minuty na jedno připojení, které se během dlouhého pracovního dne nasčítají. Zamykací mechanismus také poskytuje spolehlivější záběr než tlačné čepy, což snižuje riziko náhodného rozpojení během provozu.

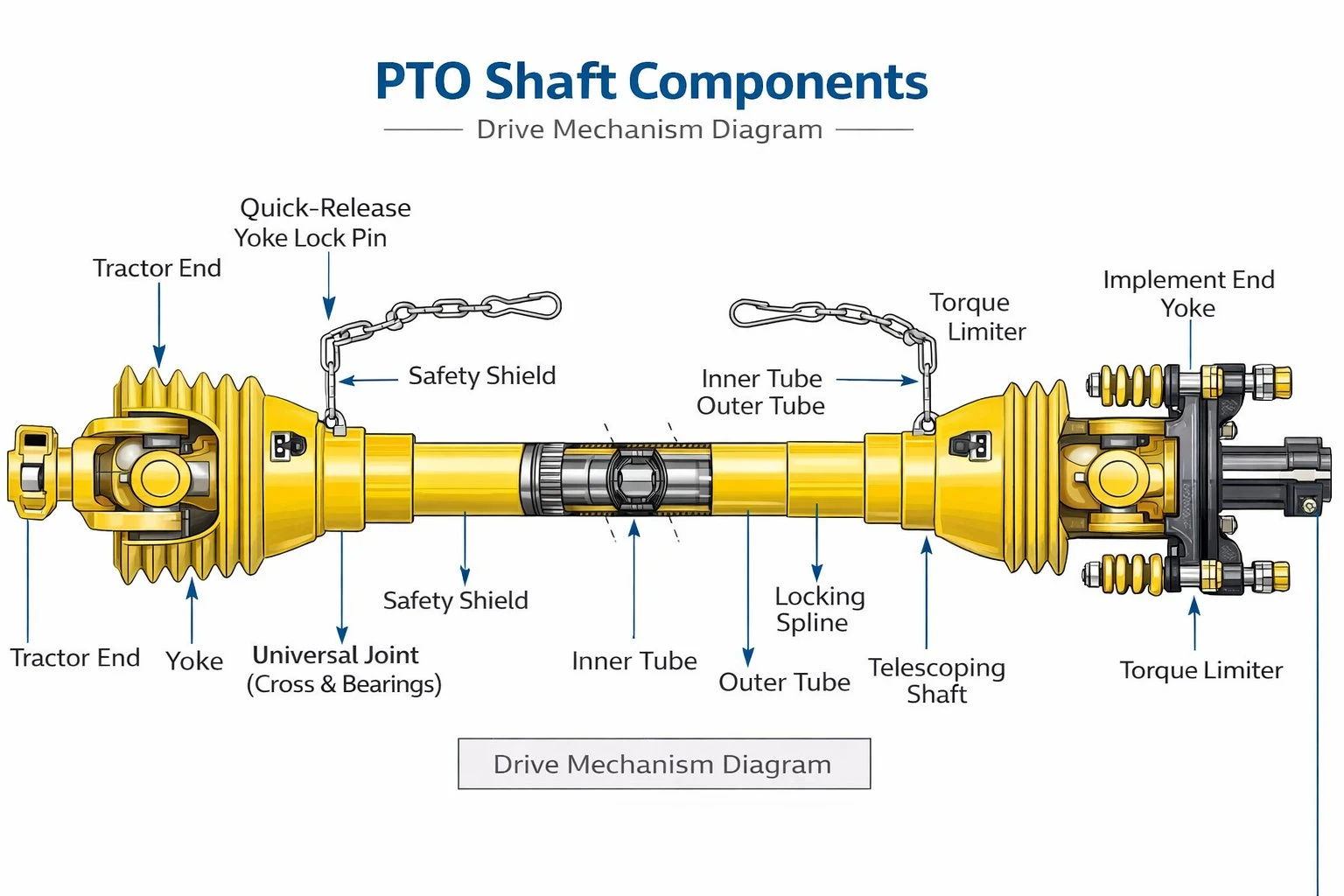

Komponenty křížové sady a štítu

Model W2100 používá nejmenší sadu příčných ložisek v řadě Walterscheid. Navzdory kompaktním rozměrům jsou tyto sady vyráběny podle stejných standardů jako větší řady W2300 a W2500: jehlové ložiskové misky s vícebřitými těsněními a maznicemi. Sady příčných ložisek Walterscheid řady W2100 pro vývodový hřídel se shodují s originálními sadami Walterscheid, pokud jde o průměr ložiskových misek, počet válečků a profil těsnění.

Integrované stínění s prohlášením o shodě

Každá náhrada kloubového hřídele řady W2100 od společnosti Walterscheid je dodávána s kompletním Bezpečnostní štít PTO sadu a prohlášení o shodě ve formátu EU. Tato dokumentace potvrzuje, že sestava hřídele splňuje bezpečnostní požadavky evropské směrnice o strojních zařízeních. Pro korejské provozovatele, kteří vyvážejí seno nebo provozují zařízení v rámci evropských regulačních rámců, je tato dokumentace nezbytná pro splnění požadavků.

Walterscheid W2100 vs. W2300 vs. W2500: Porovnání řad

W2100 je nejlehčí řada Walterscheid. Zde je srovnání se střední a těžkou variantou, abyste si mohli být jisti, že objednáváte správnou náhradu vývodového hřídele řady W2100 od společnosti Walterscheid:

Nejrychlejší způsob, jak ověřit svou sérii: změřte celkový průměr jha (rozměr „A“). Pokud se pohybuje v rozmezí 89 až 98 mm, máte řadu W2100. Větší rozměry označují řadu W2300 nebo W2500, kterou také vyrábíme jako náhradní díly z aftermarketu.

Doprovodné produkty

W2100 a lehké převodovky

Náhrada kardanového hřídele řady W2100 od společnosti Walterscheid se připojuje k lehkým užitkovým vozidlům zemědělská převodovka na vašem nářadí. Převodovky obracečů a postřikovačů v této třídě HP jsou obvykle kompaktní jednotky s drážkovaným vstupem 1-3/8". Drážkování hřídele a převodovky se musí shodovat pro správné zapojení.

Další náhrady řady Walterscheid

Vyrábíme náhradní hřídele a jednotlivé díly pro celou řadu Walterscheid: W2100, W2300, W2500, W100E a W400E. Všechny jsou vybaveny bezpečnostním posuvným zámkem a obsahují dokumentaci k evropskému prohlášení o shodě.

Proč si vybrat tuto náhradu za Walterscheid W2100

• ◆ Rozměrově identické s originálem Walterscheid W2100: rozměry třmenu, křížové uložení, profil trubky
• ◆ Skutečný mechanismus bezpečnostního posuvného zámku replikovaný pro rychlé a bezpečné připojení vývodového hřídele
• ◆ Pro obsluhu, která preferuje upevnění pomocí objímky, je k dispozici také možnost rychlého odpojení třmenu
• ◆ Skladem jsou konfigurace s 6drážkovým (540 ot./min.) a 21drážkovým (1000 ot./min.) otvorem
• ◆ Včetně stínění vývodového hřídele a dokumentace k prohlášení o shodě EU
• ◆ O 30 až 45 procent nižší než ceny evropských dealerů Walterscheid
• ◆ Certifikace CE a ISO 9001 s plnou sledovatelností šarží

Často kladené otázky

Obsahuje náhrada vývodového hřídele řady W2100 od společnosti Walterscheid bezpečnostní pojistku?

Ano. K dispozici je bezpečnostní pojistný třmen s posuvným zámkem, který replikuje původní pružinový mechanismus Walterscheid. Jako alternativa je k dispozici také rychlospojka.

Jak zjistím, zda můj stroj používá W2100 a ne W2300?

Změřte celkový průměr třmenu. Model W2100 měří 89 až 98 mm. Model W2300 měří 105 až 115 mm. Označení řady Walterscheid můžete také najít na typovém štítku stroje nebo v návodu k obsluze.

Je tato hřídel kompatibilní s korejskými kompaktními traktory jako Kukje nebo Daedong?

Ano, za předpokladu, že koncovka vývodového hřídele traktoru odpovídá buď otvoru drážkování 1-3/8" x 6, nebo 1-3/8" x 21. Většina korejských kompaktních traktorů ve třídě do 30 HP používá jednu z těchto standardních konfigurací drážkování.

Je k modelu W2100 přiloženo prohlášení o shodě?

Ano. Každá náhrada kloubového hřídele řady W2100 od společnosti Walterscheid obsahuje prohlášení o shodě ve formátu EU, které potvrzuje soulad s evropskou směrnicí o strojních zařízeních. Toto prohlášení je standardní dokumentací součástí kompletní sestavy.

Mohu získat náhradní sady křížových držáků, aniž bych musel kupovat celý držák?

Ano. Sady příčných ložisek W2100, bezpečnostní posuvné pojistné třmeny, rychlospojky, trubky a bezpečnostní štíty jsou k dispozici jako jednotlivé náhradní díly.

Jaký je limit výkonu HP pro řadu W2100?

Přibližně 30 HP. Nad tento výkon byste měli přejít na řadu W2300 (30 až 60 HP) nebo W2500 (60 až 100+ HP). Použití W2100 na nářadí s výkonem nad 30 HP přetíží příčná ložiska a výrazně zkrátí životnost hřídele.

Recenze zákazníků

---

Yoo Seon-mi, Biofarma, Gyeonggi-do (jaro 2025)

„Obraceč evropské výroby na traktoru Kubota o výkonu 25 HP. Původní hřídel Walterscheid W2100 po čtyřech sezónách ztuhla v teleskopickém kloubu. Náhradní hřídel Ever-Power perfektně seděla, včetně pojistného kroužku Safety Slide Lock. Hladší chod než opotřebovaný originál a asi o 35% levnější než objednávání z Evropy.“

---

Cho Kyung-soo, operátor postřikovače plodin, Chungcheongnam-do (konec roku 2024)

„Postřikovač o objemu 300 litrů s pohonem W2100. Na originále se konečně porouchala příčná ložiska. Objednal jsem si křížovou sadu Ever-Power W2100, nainstaloval jsem ji asi za 30 minut a postřikovač běží jako nový. Rozměry sady byly shodné s originálem Walterscheid.“

---

Jung Hae-won, evropský prodejce nářadí, Incheon (začátek roku 2025)

„Dovážím holandské a německé stroje na řezání sena, z nichž většina je dodávána s hřídeli Walterscheid. Díky skladování náhradních dílů Ever-Power W2100 mohu nabízet svým zákazníkům cenově dostupné díly, aniž bych musel čekat na evropské zásilky. Bezpečnostní posuvný zámek funguje přesně jako originál.“

---

Baek Min-ji, Malá farma, Jeolla-do (polovina roku 2024)

„Traktor Daedong o výkonu 20 koní s evropským shrnovačem prstových kol. Hřídel W2100 perfektně pasovala na můj šestidrážkový vývodový hřídel. Oceňuji, že byl dodáván s prohlášením o shodě EU, což je důležité, pokud budu někdy potřebovat prokázat shodu.“

---

Seo Tae-woo, prodejce vybavení, Daejeon (podzim 2024)

„Nosím s sebou náhradní hřídele pro W2100, W2300 a W2500. W2100 je nejmenší, ale pohybuje se stabilně, protože ji používá tolik evropských obracečů a postřikovačů v tomto regionu. Bezpečnostní pojistka je přesně to, co moji věrní zákazníci z Walterscheidu hledají, a tato náhrada ji má.“
