Kolmnurkne kardaanvõll põllumajandustehnikale

Toote ülevaade

Jõuvõtuvõlli jõuülekande jaoks saadaolevate erinevate toruprofiilide hulgas on kolmnurkse ristlõikega torud Korea farmides endiselt kõige laialdasemalt kasutatavad. Kolmnurkne kardaanvõll põllumajandustehnikale See on saanud oma nime sisemise ja välimise teleskooptoru kolmekülgse profiili järgi. See geomeetria tagab pöördemomendi ülekandeks kindla mehaanilise lukustuse, võimaldades samal ajal torudel haakeriista liikumise ajal sisse ja välja libiseda. See on tõestatud disain, mis töötab usaldusväärselt mullafreesidel, heinarehadel, väetiselaoturitel ja kümnetel muudel jõuvõtuvõlliga töötavatel haakeriistadel, mida Korea operaatorid igal hooajal kasutavad.

Miks on kolmnurksed torud põllumajandusstandardiks?

Kolm tasast pinda edastavad pöördemomenti otsese pinnakontakti kaudu, mitte punktkontakti kaudu nagu ümmarguse toru puhul. Kolmnurkne kuju loob kokkupaneku ajal ka isetsentreeruva efekti, muutes sisemise toru välimisse torusse libistamise lihtsaks isegi kinnastega kätega külma ilmaga. Enamasti põllumajanduslik jõuvõll Alla 100 hj rakenduste puhul pakub kolmnurkne profiil enam kui küllaldast pöördemomenti ning head kaalu ja hinna suhet.

Mis pakis saabub

Põllumajandustehnika kolmnurkne kardaanvõll tarnitakse komplektina: traktoripoolne tõukurvarras, haakeseadmepoolne hark, kolmnurksed sisemised ja välimised torud, kaks ristlaagrite komplekti (universaalliigendid) ja kollane ohutuskilbi komplekt koos laagrikinnituste ja ohutuskettidega. Karbist võttes kohe paigaldusvalmis.

Tehnilised andmed

Allolevad spetsifikatsioonid on kontrollitud meie põllumajandustehnika kolmnurkse kardaanvõlli tootmisandmete põhjal. Pange tähele, et see mudel kasutab standardvarustuses surunõelaga kinnitusklambreid ja on kollase viimistlusega. Sertifikaadirida kinnitab vastavust CE, ISO ja TS standarditele.

Toru profiili geomeetria ja pöördemomendi ülekanne

Põllumajandustehnika kolmnurkse kardaanvõlli määravaks omaduseks on selle toru ristlõige. Geomeetria mõistmine aitab selgitada, miks see profiil domineerib üldises põllumajanduskasutuses, samas kui teised profiilid (sidrun-, täht- ja hammasprofiil) on mõeldud spetsiifilisematele rakendustele.

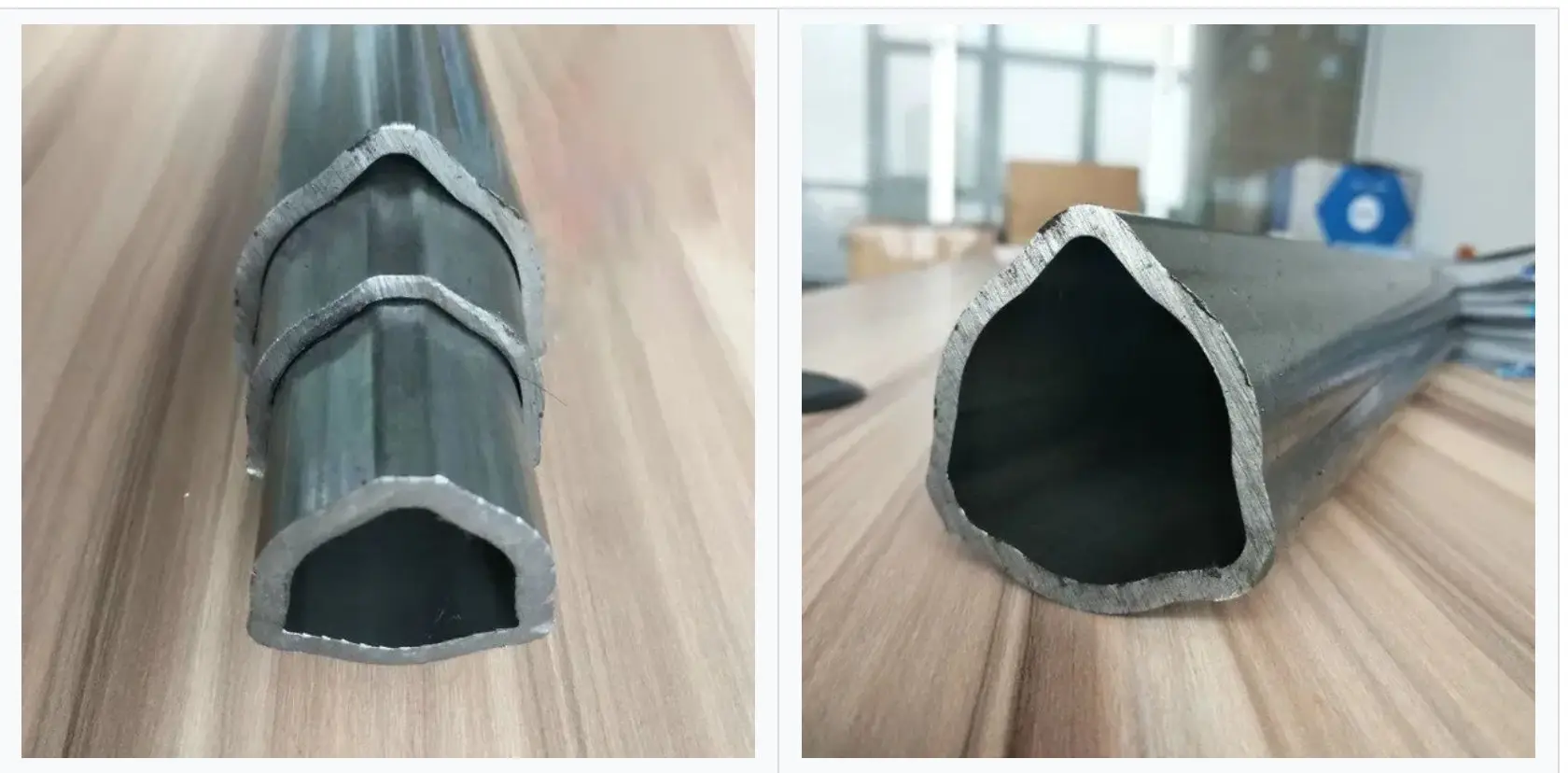

Kuidas kolm lamedat pinda pöördemomenti kannavad

Kui traktori jõuvõll sisemist toru pöörlema ​​paneb, kandub pöördemoment välimisele torule läbi otsese pinnakontakti kolmel tasasel pinnal. Iga pind kannab umbes kolmandikku kogukoormusest. Võrrelge seda ümmarguse toruga, mis lihtsalt pöörleks oma korpuses ilma mingit pöördemomenti üle kandmata. kolmnurkne jõuvõtuvõll Toruseinad on külmtõmmatud 45# süsinikterasest ühtlase seinapaksusega 3–4 mm, olenevalt seeriast. Külmtõmbamine annab kuumvaltsimisega võrreldes väiksema mõõtmete tolerantsi, mis tähendab väiksemat radiaalset lõtku sise- ja välistorude vahel ning seega vähem vibratsiooni töötamise ajal.

Millal valida kolmnurkne profiil teiste profiilide asemel?

Üldiseks kasutamiseks põllumajandustehnika Kuni umbes 80 hj on kolmnurkne profiil parim valik. See tuleb toime mullafreeside, ketasniidukite, heinakaarutite ja kergete ketasniidukite pöördemomendiga ilma üleliia konstrueerimata. Kui teie rakendus ületab 80 hj või hõlmab suurt löökkoormust (näiteks metsa multšimine või kivide korjamine), kaaluge suurema pöördemomendi saavutamiseks täht- või hammasprofiilile üleminekut.

Tüüpilised välikasutuse rakendused Koreas

Põllumajandustehnika kolmnurkne kardaanvõll on igapäevases kasutuses väga erinevates põllumajandustöödes. Siin on rakendused, milleks meie Korea kliendid seda kõige sagedamini kasutavad:

☘ Pöördkülvik

Mullafreesid on Koreas kolmnurkse profiiliga jõuvõllide suurimad kasutajad. Mullafreesi labad pöörlevad pinnases kiirusel 200–300 p/min, samal ajal kui jõuvõlli sisend pöörleb kiirusel 540 p/min, kusjuures käigukast vähendab kiirust. Pöördemomendi koormused on mõõdukad, kuid tsüklilised, ja kolmnurkne toru saab selle mustriga hästi hakkama. Chungcheongi ja Jeolla provintsi operaatorid kasutavad neid võlle mitme riisi- ja köögiviljakasvatusperioodi vältel.

⚙ Heina riisumine ja kaarutamine

Pöörlevad heinarehad ja -kaarutid on kerged, väikese pöördemomendiga seadmed, mis töötavad kiirusel 540 p/min. T3- või T4-seeria kolmnurkne kardaanvõll põllumajandustehnika jaoks on nende masinate jaoks tavaliselt enam kui piisav. Surutihvtiga ühendusdetail muudab kiire lahtiühendamise lihtsaks operaatoritele, kes vahetavad reha ja pallimise vahel mitu korda ühe tööpäeva jooksul.

⚒ Väetise- ja seemnekülvikud

Külvik- ja pneumaatilised külvikud kasutavad jõuvõtuvõlli võimsust jaotusketaste pöörlemiseks või doseerimismehhanismide ajamiseks. Need on väikese pöördemomendiga ja püsivas olekus rakendused, kus kolmnurkne võlli profiil sobib ideaalselt. Sujuv teleskoopliikumine hoiab vibratsiooni madalal, mis on oluline, sest vibratsioon mõjutab materjali jaotamise ühtlust.

Paigaldamine ja joondamine

Põllumajandustehnika kolmnurkse kardaanvõlli paigaldamine võtab 10–15 minutit. Õige joondamine esimesel korral aitab vältida laagrite enneaegset kulumist ja vibratsiooniprobleeme hiljem.

Samm-sammult protseduur

1. Parkige traktor tasasele pinnale, mootor välja lülitatud, võti taskus. Langetage seade oma toele.

2. Kandke traktori jõuvõlli otsmuhvidele ja haakeseadme sisendvõlli hammastele õhuke kiht haardumisvastast segu.

3. Lükake traktoripoolne hark jõuvõlli otsa, kuni tõukur klõpsuga oma kohale läheb. Ärge suruge; hammasrattad peaksid sujuvalt haakuma.

4. Ühendage haakeseadise küljel olev hark haakeseadise sisendvõlliga. Kinnitage turvaketid igast kilbipoolest traktori ja haakeseadise raami külge.

5. Tõstke seade töökõrgusele. Kontrollige, et võll kulgeks mõistlikult sirgelt, nurkadega alla 15 kraadi mõlemas otsas. Veenduge, et maksimaalse sirutuse korral jääb kolmnurkse toru kattumine vähemalt 150 mm ulatuses.

Kaastooted

Kuidas kolmnurkne võll teie käigukastiga ühendub

Põllumajandustehnika kolmnurkne kardaanvõll annab pöörlemise põllumajanduslik käigukast teie tööseadisel. Käigukast teisendab jõuvõtuvõlli kiiruse ja pöördemomendi vastavalt töömehhanismi vajadustele. Mullafreesi puhul tähendab see tera võlli pöörlemiskiiruse vähendamist 540 p/min-lt umbes 200–300 p/min-ni, suurendades samal ajal proportsionaalselt pöördemomenti. Käigukasti sisendhammasratas peab sobima võlli tööseadise otsa hargihamba hammasrattaga. Tellige mõlemad koos ja meie meeskond kontrollib enne saatmist ühilduvust.

Varuosad

Üksikud kolmnurksed torud (sisemised ja välimised), ristlaagrite komplektid, surunõelaga ikked, ohutuskilbid ja lukustustihvtid on laos eraldi. Kui teie torudel tekib pärast mitut hooaega liiga palju lõtku, saate vahetada ainult torupaari ilma tervet uut võlli ostmata.

Miks talud usaldavad seda kolmnurkset jõuvõlli

• ▸ Kõige populaarsem toruprofiil üldiseks põllumajanduskasutuseks Koreas, tõestatud tuhandete paigalduste käigus
• ▸ Külmtõmmatud kolmnurksed torud kitsaste tolerantsidega sujuvaks teleskoopimiseks ja madala vibratsiooni tagamiseks
• ▸ Sepistatud surutihvtidega haakeseadised traktori ja haakeseadme kiireks lahtiühendamiseks
• ▸ CE, ISO ja TS sertifikaadiga tootmisüksus täieliku partii jälgitavusega
• ▸ Iga põllumajandustehnika kolmnurkse kardaanvõlliga on kaasas kollane kaitsekilp
• ▸ 30–45 protsenti odavam kui originaalvaruosade tootjatel, kuid sama kvaliteediga materjalid ja tootmine
• ▸ Korea laos on laos tavalisi suurusi 5–7-päevase siseriikliku kohaletoimetamisega

Korduma kippuvad küsimused

Millist võimsusvahemikku hõlmab põllumajandustehnika kolmnurkne kardaanvõll?

Oleneb seeriast. T1 suudab taluda kuni umbes 10 hj, T4 30–40 hj ja T6 kuni 60 hj. Suurema võimsuse korral läheme üle S-seeriale täht- või hammastorudega. Andke meile teada oma traktori hobujõud ja me kinnitame õige seeria.

Miks on selle mudeli standardvärv kollane?

Kollane on Koreas ja Euroopas jõuvõlli jõuülekande kaitsevahendite kõige levinum turvavärv, mis muudab võlli töötamise ajal hästi nähtavaks. Soovi korral pakume ka rohelist, oranži ja musta.

Kuidas võrreldakse jõuvõtuvõlli kolmnurkset profiili sidruniprofiiliga?

Mõlemad on üldiseks põllumajanduseks tavalised. Kolmnurksel torul on sama välismõõtme juures veidi suurem pöördemomendi võime, kuna lamedad pinnad pakuvad suuremat kontaktpinda. Sidrunprofiil pakub toru teleskooppunktis veidi suuremat nurga tolerantsi. Enamiku alla 60 hj rakenduste puhul sobib kumbki hästi.

Kas ma saan kasutada kolmnurkset kardaanvõlli põllumajandustehnika jaoks, millel on pöördemomendi piiraja?

Jah. Me saame tehases paigaldada haakeseadme otsa hõõrdsidureid, lõikepoltidega piirajaid või hammasrattaga ülejooksusidureid. Tellimisel täpsustage piiraja tüüp.

Kas see sobib Kubota ja Yanmari kompakttraktoritele?

Jah. Meil ​​on laos nii Kubota, Yanmari ja Iseki meetrilisi hammaslatte kui ka tollimõõtudes variante. Esitage oma mudelinumber ja me sobitame teile sobiva hammaslati ja hammaslati konfiguratsiooni.

Kui tihti peaksin kolmnurkse kardaanvõlli määrima?

Ristuvad laagrid iga 8 töötunni järel NLGI #2 EP määrdega. Kolmnurkse toru kattuvustsoonis iga 50 töötunni järel (puhastage kõigepealt vana määre). Kaitsekilbi laagrid iga 100 töötunni järel või kui pöörlemine tundub jäik.

Klientide arvustused

---

Ryu Sang-cheol, riisi- ja köögiviljakasvataja, Jeollanam-do (2025. aasta algus)

"Käitan 35 hj Kukje traktoril, millel on mullafrees, T4 kolmnurkset võlli. Käimas on juba teine ​​täishooaeg. Kolmnurksed torud liiguvad endiselt sujuvalt, ristlaagritel pole lõtku. Määrin seda igal hommikul enne tööle asumist ja see lihtsalt töötab edasi."

---

An Mi-kyung, heinatootja, Gangwon-do (2024. aasta lõpp)

"Vajasin pöördkaaruti jaoks võlli. T3 kolmnurkvõll sobis ideaalselt väikese võimsusnõude jaoks. Lihtne paigaldada, tihvt klõpsab sisse ilma vastupanuta. Kollane värv teeb selle kaugelt nähtavaks, mis on ohutuse seisukohalt pluss."

---

Seo Jae-woo, Põllumajandusühistu, Chungcheongbuk-do (kevad 2025)

„Meie ühistu ostis meie ühisesse seadmeparki kümme sellist. Kõik kümme on paigaldamisest saadik probleemivabad olnud. Märkasin kohe seadmete omavahelist järjepidevust – igaüks sobib täpselt ühtemoodi. See muudab hoolduse prognoositavaks.“

---

Cho Hyun-woo, seadmete edasimüüja, Jeonju (2024. aasta keskpaik)

„Kolmnurkne võll on minu enimmüüdud jõuvõtuvõlli mudel mahu järgi. Jeolla piirkonna kliendid kasutavad riisi ja köögiviljade jaoks enamasti väikeseid kuni keskmise suurusega traktoreid ning kolmnurkne profiil sobib nende tööseadmetele ideaalselt. Konkurentsivõimeline hind muudab selle soovituse lihtsaks.“

---

Yun Hee-seon, kasvuhooneoperaator, Gyeonggi-do (sügis 2024)

"Väike 20 hj traktor, T2-seeria kolmnurkne võll peenravormija jaoks. Teeb täpselt seda, mida vaja, ei vibreeri, ei tekita müra, lihtne lahti ühendada, kui pean pritsile üle minema. Hea baasvõll mõistliku hinnaga."
