Drážková rúrka vývodového hriadeľa série G | Modely G2 až G50

Prehľad produktu

Trojuholníkové, citrónové a hviezdicové trubice sa všetky spoliehajú na tvarované povrchy na prenos krútiaceho momentu. Drážková rúrka kardanového hriadeľa série G zvolí zásadne odlišný prístup: evolventné drážkované zuby obrobené do vnútorného a vonkajšieho povrchu rúry sa do seba zapájajú ako zuby ozubených kolies, čím vytvárajú spojenie s prakticky nulovou rotačnou vôľou. Pre aplikácie, kde je presnosť rovnako dôležitá ako pevnosť, od priemyselných pohonov čerpadiel až po lodné vývodové hriadele a vysokovýkonné generátorové agregáty, je drážkovaná rúra radu G tou správnou voľbou.

Rad drážkových rúrok vývodového hriadeľa série G zahŕňa deväť modelov: G2, G4, G5, G6, G7, G8, G38, G42 a G50. G2 až G50 Ponuka siaha od stredne náročného poľnohospodárskeho použitia (220 Nm) až po ťažké priemyselné aplikácie (1450+ Nm). Kórejskí prevádzkovatelia zariadení s vysokou presnosťou, stacionárnych pohonov s vysokým krútiacim momentom alebo hydraulických systémov poháňaných vývodovým hriadeľom často špecifikujú rúry série G, pretože spojenie s nulovou vôľou eliminuje torznú vôľu, ktorá spôsobuje vibrácie a cyklické namáhanie v iných profiloch rúr.

Keď drážkované rúry prekonajú iné profily

Výhoda drážkovanej rúrky kardanového hriadeľa série G oproti trojuholníkovým alebo hviezdicovým profilom sa najzreteľnejšie prejavuje v troch scenároch. Po prvé, akákoľvek aplikácia, kde rotačná vôľa spôsobuje problémy: čerpadlá, ktoré vyžadujú konzistentný prietok, generátory, ktoré potrebujú stabilné otáčky, alebo indexovacie mechanizmy, ktoré vyžadujú presné uhlové polohovanie. Po druhé, vysokocyklové únavové situácie, kde by torzná vôľa v tvarovaných rúrkach nakoniec spôsobila spevnenie a praskanie kontaktných plôch. Po tretie, aplikácie s vysokým krútiacim momentom, kde mnohé vzájomne prepojené zuby drážkovania rozkladajú napätie rovnomernejšie ako tri alebo šesť plôch trojuholníkových a hviezdicových rúrok.

Hodnoty krútiaceho momentu podľa modelu

Vyberte si model drážkovanej rúry kardanového hriadeľa série G na základe týchto hodnôt krútiaceho momentu. Séria G začína tam, kde končia ľahšie profily, a prechádza až po zaťaženia priemyselnej triedy.



Geometria drážkovaných rúrok a dizajn s nulovou vôľou

Charakteristickým znakom drážkovanej rúry kardanového hriadeľa série G je jej evolventný profil zubov na teleskopických plochách. Na rozdiel od tvarovaných profilov (trojuholníkové, citrónové, hviezdicové), ktoré prenášajú krútiaci moment cez plochý alebo zakrivený čelný kontakt, drážkovaná rúra používa vzájomne prepojené zuby, ktoré zaberajú s presnosťou podobnou ozubenému kolesu.

Ako evolventné drážky eliminujú vôľu

Každý zub na vnútornej rúrke zaberá s príslušnou drážkou na vonkajšej rúrke. Evolventná krivka zubov znamená, že kontaktný bod sa pri pôsobení krútiaceho momentu odvaľuje pozdĺž čelnej plochy zuba, čím sa zaťaženie rovnomerne rozkladá po celej hĺbke zuba. Keď sa zaťaženie zmení (čo sa cyklicky deje v mnohých aplikáciách čerpadiel a generátorov), zuby na opačnej strane sa okamžite zachytia bez uhlovej medzery. Toto je charakteristika nulovej vôle, vďaka ktorej je séria G nevyhnutná pre presnosť. Hnací hriadeľ vývodového hriadeľa aplikácie.

Rozmery drážkovanej rúrky

Model G2 používa drážkovanú rúrku s vonkajším priemerom 50 mm, modulom zubov 2,5 mm a profilom G35-18. Väčšie modely sa proporcionálne menia. Všetky drážkované rúrky série G sú ťahané za studena pre dosiahnutie rozmerovej presnosti a potom sú drážkované zuby preťahované alebo odvaľované na konečnú toleranciu. Tento dvojstupňový výrobný proces poskytuje drážkovanej rúrke kardanového hriadeľa série G povrchovú úpravu potrebnú pre plynulé teleskopické vysúvanie a presnosť zubov potrebnú pre záber s nulovou vôľou.

Ako zmerať náklady na výmenu série G

Výmena existujúceho drážkovaného hriadeľa za správny model série G vyžaduje tri merania, ktoré sú špecifické pre drážkované profily. Tento proces je zložitejší ako meranie trojuholníkového alebo citrónového hriadeľa, pretože rozmery zubov sú dôležité:

Meranie 1: Vonkajší priemer drážkovanej rúrky

Použite posuvné meradlo na meranie hlavného priemeru vonkajšej rúry (od hrotu zuba k hrotu zuba). Toto identifikuje model série G. Bežné hodnoty: 50 mm (G2), 57 mm (G4), 64 mm (G5) atď. Ak nemôžete merať priamo, spočítajte počet drážkovaných zubov viditeľných na konci rúry, ktoré tiež identifikujú model.

Meranie 2: Konfigurácia drážkovania jarma

Spočítajte zuby na čape vývodového hriadeľa traktora aj na vstupnom hriadeli náradia. Drážková rúrka kardanového hriadeľa série G podporuje všetky štandardné konfigurácie drážok s vidlicami: 1-3/8" Z6, 1-3/8" Z21, 1-3/4" Z6, 1-3/4" Z20 a metrické 8-drážkové možnosti.

Meranie 3: Dĺžka a zdvih v zatvorenom stave

Rovnako ako pri každom kardanovom hriadeli: zmerajte vzdialenosť medzi vidlicami v pracovnej aj prepravnej výške. Uistite sa, že pri maximálnom vysunutí zostane prekrytie drážkovaných rúrok aspoň 150 mm. Pretože drážkované rúrky majú menšie medzery ako tvarované profily, udržiavanie správneho prekrytia je ešte dôležitejšie, aby sa zabránilo rozpojeniu pri zaťažení.

Aplikácie, v ktorých vynikajú drážkované rúry série G

Drážkovaná rúrka vývodového hriadeľa série G nie je potrebná pre základné poľnohospodárske náradie. Je to špecializovaný produkt pre náročné aplikácie, kde nulová vôľa a vysoká tuhosť poskytujú merateľnú výkonnostnú výhodu:

• ⚙ Hydraulické čerpadlá poháňané vývodovým hriadeľom: konštantný prietok vyžaduje konštantnú rýchlosť hriadeľa bez torzného váhania
• ⚙ Stacionárne generátorové agregáty: Stabilita frekvencie závisí od eliminácie rotačnej vôle v hnacom ústrojenstve
• ⚙ Zariadenie pre vývodový hriadeľ námorných vozidiel: slané prostredie vyžaduje menšie vôle, ktoré odolávajú vôli spôsobenej koróziou
• ⚙ Priemyselné miešanie a spracovanie: konzistentná rýchlosť a krútiaci moment pre rovnomerný výstup produktu
• ⚙ Vysokocyklové poľnohospodárske využitie: nástroje, ktoré menia smer zaťaženia stovky krát za minútu, profitujú z nulovej vôle

Pripojenie k traktoru: Krok za krokom

Inštalácia drážkovanej trubice vývodového hriadeľa série G sa riadi rovnakým všeobecným postupom ako iné hnacie ústrojenstvá vývodového hriadeľa, ale drážkovaná trubica si vyžaduje trochu viac opatrnosti pri počiatočnom zapojení:

1. Naneste protizadieraci prostriedok na drážky čapu vývodového hriadeľa aj na vstupné drážky nástroja. V prípade drážkových rúrok naneste pred prvou montážou aj tenkú vrstvu maziva na zuby rúrok.

2. Nasuňte vidlicový záves na strane traktora na čap vývodového hriadeľa. Zatlačovací kolík alebo zaisťovací mechanizmus by mal bezpečne zacvaknúť. Nepoužívajte silu.

3. Vnútornú drážkovanú trubicu mierne otočte a zároveň ju zatlačte do vonkajšej trubice. Drážkované zuby sa musia pred zasunutím zarovnať. Po zarovnaní sa trubica plynulo zasunie.

4. Pripevnite bezpečnostné reťaze a overte otočenie štítu. Skontrolujte prekrytie rúrok v pracovnej aj prepravnej výške.

Sprievodné produkty

Kompatibilita série G a prevodoviek

Drážková rúrka vývodového hriadeľa série G sa pripája k poľnohospodárska prevodovka alebo priemyselnú prevodovku na strane nástroja. Pre presné aplikácie, ako sú hydraulické čerpadlá alebo generátory, by mala byť samotná prevodovka špecifikovaná s nízkou vôľou, aby sa zachovala výhoda drážkovanej rúrky. Náš technický tím vám môže pri objednávke odporučiť kompatibilné modely prevodoviek.

Náhradné diely

Dvojice drážkových rúrok (vnútorná + vonkajšia), súpravy priečnych ložísk dimenzované pre každý model G, kované vidlice vo všetkých konfiguráciách drážok a bezpečnostné štíty sú k dispozícii jednotlivo od našich dodávateľov. Kórejský katalógRúry série G vyžadujú presnejšiu výrobu ako tvarované profily, preto by sa náhradné rúry mali vždy získavať od pôvodného výrobcu, aby sa zabezpečila kompatibilita so zubami.

Prečo si vybrať drážkované rúry série G

• ✧ Nulová rotačná vôľa vďaka evolventnému drážkovanému spojeniu zubov
• ✧ Deväť modelov od G2 do G50 s maximálnym povoleným krútiacim momentom od 220 Nm do 2200+ Nm
• ✧ Za studena ťahané a preťahované/odvaľované rúry pre rozmerovú presnosť aj presnosť zubov
• ✧ Vhodné pre priemyselné, námorné a presné poľnohospodárske aplikácie nad rámec štandardného poľnohospodárskeho použitia
• ✧ Kompatibilné so všetkými štandardnými konfiguráciami drážok vidlice (palcové a metrické)
• ✧ Certifikácie CE, ISO 9001, TS/16949 s certifikátmi o skúške materiálu pre každú výrobnú šaržu
• ✧ Priame ceny od výrobcu sú o 30 až 40 percent nižšie ako ceny ekvivalentných európskych kardanových hriadeľov s drážkovanými rúrkami

Často kladené otázky

Aký je praktický rozdiel medzi drážkovanou trubicou série G a hviezdicovou trubicou série S?

Hviezdicová rúra má šesť až osem lalokov, zatiaľ čo drážkovaná rúra série G má oveľa viac vzájomne prepojených evolventných zubov (podobne ako ozubené koleso). Drážkovaná rúra poskytuje nulovú vôľu a vyššiu torznú tuhosť. Hviezdicová rúra je odolnejšia voči nečistotám a ľahšie sa obsluhuje v teréne. Pre štandardné poľnohospodárstvo postačuje hviezdicová rúra. Pre presné alebo priemyselné práce s vývodovým hriadeľom špecifikujte sériu G.

Môžem použiť drážkovanú rúrku vývodového hriadeľa série G na štandardnom poľnohospodárskom traktore?

Áno, ale pre základné poľnohospodárske náradie je zvyčajne predimenzovaný. Séria G stojí viac ako ekvivalenty série T, L alebo S. Pokiaľ vaša aplikácia konkrétne nevyužíva nulovú vôľu alebo maximálnu torznú tuhosť, profil z tvarovanej rúrky je nákladovo efektívnejší.

Vyžadujú drážkované rúrky iné mazanie ako trojuholníkové alebo citrónové rúrky?

Rovnaké mazivo NLGI #2 EP, ale nanášajte ho častejšie (každých 40 hodín namiesto 50), pretože menšie vôle zubov sú horšie odolné voči kontaminácii. Pred opätovným namazaním dôkladne vyčistite oblasť prekrytia. Cudzie častice zachytené medzi drážkovanými zubami urýchľujú opotrebovanie rýchlejšie ako v rúrkach s otvoreným profilom.

Sú rozmery drážkovanej rúry kardanového hriadeľa série G kompatibilné s drážkovanými hriadeľmi Walterscheid alebo Bondioli?

Áno. Naše rúry série G spĺňajú rovnaké normy pre evolventné drážkovanie (DIN 5480 / ISO 4156). Vonkajšie priemery rúr a moduly zubov zodpovedajú európskym ekvivalentom, vďaka čomu sú to priame náhrady za nižšiu cenu.

Čo sa stane, ak sa drážkované zuby opotrebujú?

Medzi vnútornou a vonkajšou rúrkou si všimnete rotačnú vôľu, podobnú vôli ozubeného kolesa. Vymeňte dvojicu rúrok. Na rozdiel od tvarovaných profilov, ktoré dokážu tolerovať určité opotrebenie predtým, ako to ovplyvní výkon, drážkované rúrky by sa mali ihneď vymeniť, akonáhle sa objaví vôľa, pretože sa stráca výhoda presnosti.

Môžem na drážkovaný hriadeľ série G pridať obmedzovač krútiaceho momentu?

Áno. Račňová spojka SA, strižná skrutka SB a trecia spojka SFF sú kompatibilné. Pre aplikácie s priemyselnými čerpadlami sa odporúča trecia spojka SFF, pretože sa automaticky resetuje bez nutnosti manuálneho zásahu.

Recenzie zákazníkov

---

Seo Hyun-woo, inštalatér hydraulických čerpadiel, Gyeonggi-do (jar 2025)

„Drážkovaný hriadeľ G6 poháňajúci hydraulické čerpadlo vývodového hriadeľa na traktore s výkonom 90 koní pre zavlažovací systém. Pripojenie s nulovou vôľou eliminovalo pulzáciu tlaku, ktorú sme mali so starým hviezdicovým hriadeľom. Konzistentnosť prietoku sa výrazne zlepšila. Presne to, čo sme pre túto aplikáciu potrebovali.“

---

Kim Tae-won, spoločnosť poskytujúca servis generátorov, Busan (koniec roka 2024)

„Dodávame generátorové súpravy PTO pre núdzové napájanie na staveniskách. Drážkovaný hriadeľ G5 zaisťuje stabilný prenos otáčok, ktorý udržiava frekvenciu generátora v rámci tolerancie. Predchádzajúce hriadele s citrónovými trubicami spôsobovali frekvenčný posun pri čiastočnom zaťažení. Séria G to vyriešila.“

---

Ryu Dong-gyu, predajca námorného vybavenia, Incheon (začiatok roka 2025)

„Aplikácie s vývodovým hriadeľom pre námorné vozidlá vyžadujú prísne tolerancie, pretože korózia spôsobená slanou vodou rýchlo narúša vôle. Drážkovanie série G začína v podstate s nulovou vôľou, takže korózia spôsobuje problémy oveľa dlhšie. Pre pomocné pohony našich rybárskych plavidiel sme štandardizovali G4 a G6.“

---

Baek Ji-hoon, operátor priemyselného miešača, Chungcheongbuk-do (polovica roka 2024)

Miešačka kompostu poháňaná vývodovým hriadeľom beží 8 hodín denne. Drážkovaná trubica G5 zvláda neustále striedanie krútiaceho momentu, keď miešacie lopatky prechádzajú materiálom. Po šiestich mesiacoch každodenného používania nie je zjavná žiadna vôľa. Drážkované zuby stále vyzerajú čisté a neopotrebované.

---

Jo Min-seo, predajca ťažkých strojov, Daejeon (jeseň 2024)

„Pre priemyselných zákazníkov mám skladom sériu G spolu so sériou T a S pre poľnohospodárske použitie. Séria G sa predáva pomalšie, pretože je to produkt pre úzku skupinu zákazníkov, ale každý zákazník, ktorý si ju kúpi, presne vie, prečo ju potrebuje. Žiadne sťažnosti, žiadne vrátenie tovaru. Cena je približne o 351 ton nižšia ako ekvivalenty Walterscheid.“

Galéria produktov

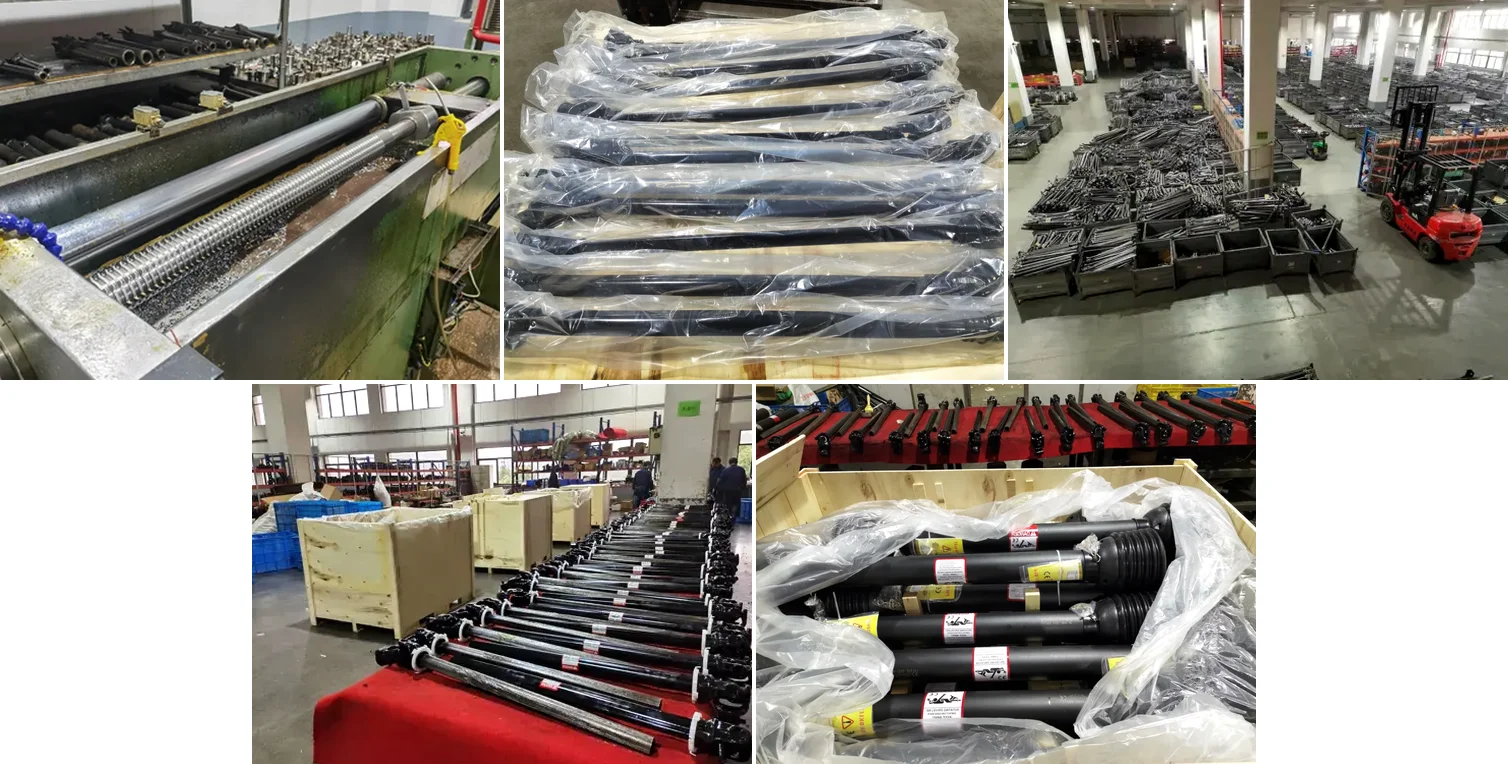

Balenie a preprava
