광각 PTO 샤프트 | 농기계용 CV 조인트

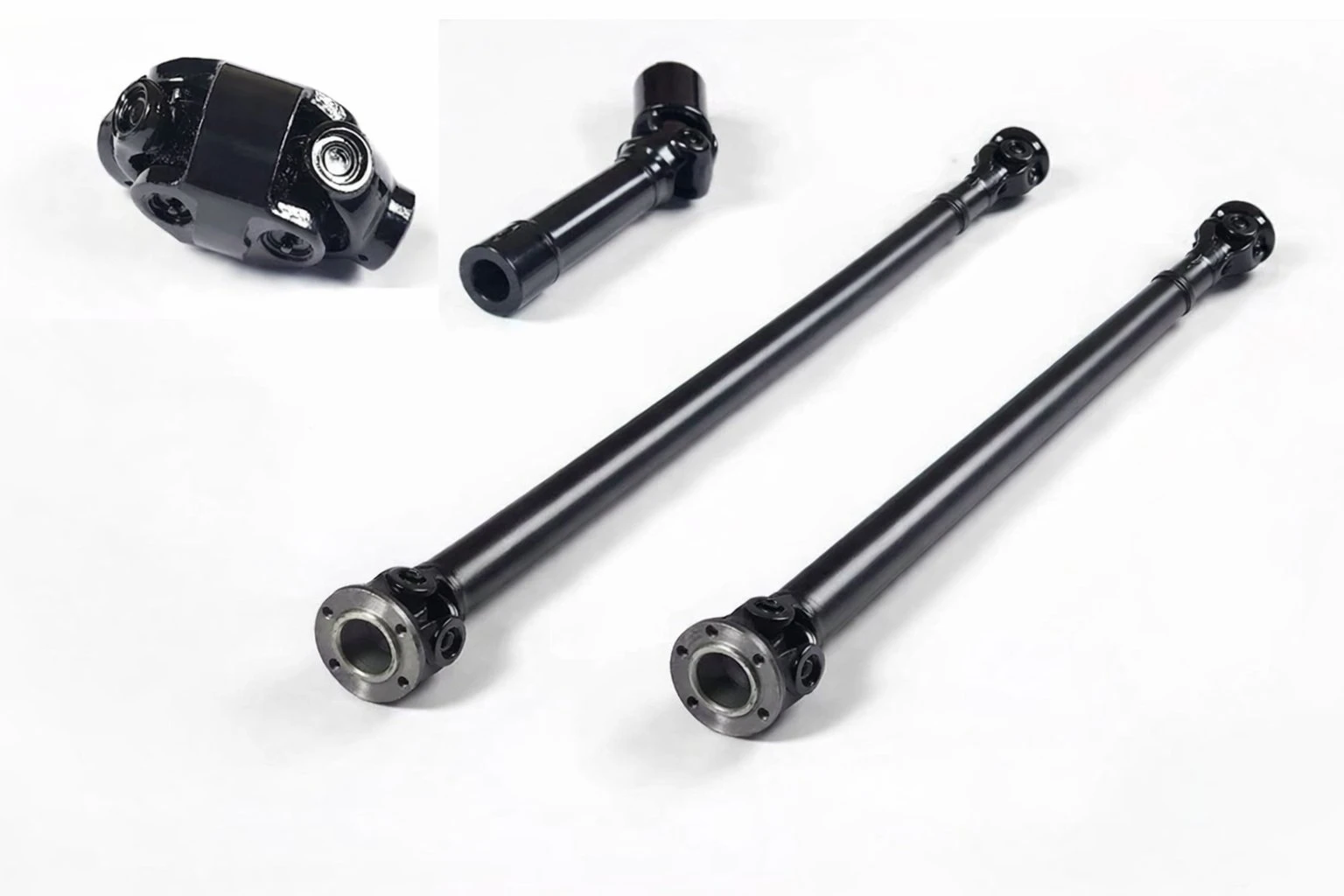

제품 개요

무엇이 두 사람을 구분 짓는가 광각 PTO 샤프트 일반적인 구동계와 비교했을 때, 작동 각도가 가장 큰 차이점입니다. 일반적인 유니버설 조인트는 진동으로 인해 파손되기 시작하는 약 25도까지만 작동합니다. 하지만 이 광각 PTO 샤프트는 등속 조인트 설계를 통해 극심한 정렬 불량 상태에서도 부드럽고 균일한 회전을 유지하여 작동 각도 한계를 80도까지 끌어올렸습니다. 좁은 회전이 일상적인 한국의 경사지 농장, 계단식 논, 과수원에서는 이러한 기능이 선택 사항이 아니라 필수적입니다.

광각 관절의 가장 큰 수혜자는 누구일까요?

한국의 좁은 길가 도랑에서 붐 모어를 운전하는 작업자, 과수원에서 플레일 모어를 돌려 과수원 끝 기둥 주변을 작업하는 작업자, 또는 작업 중 장비가 급격한 각도로 회전하는 곳에 연결하는 모든 작업자. 만약 크로스 베어링의 조기 마모, 최대 회전 시 진동, 또는 연결 각도가 가파를 때 긁히는 소음을 발견했다면, 현재 사용 중인 표준 연결 장치가 교체 시기가 되었음을 알려주는 신호입니다. 광각 교체.

주요 사양 개요

당사의 광각 PTO 샤프트 시리즈는 T1부터 T10까지, 그리고 고하중용 S 시리즈를 포함하며, 540RPM 및 1000RPM에서 10HP에서 150HP까지의 출력을 처리할 수 있습니다. CV 조인트는 단조 40Cr 합금강 하우징과 먼지 및 습기로부터 밀봉된 니들 롤러 베어링 팩을 사용합니다. 튜브 프로파일은 토크 요구 사항에 따라 삼각형, 레몬형, 별형 중에서 선택할 수 있습니다.

기술 사양

아래 표는 당사 품질 연구소에서 검증한 매개변수 목록입니다. 데이터는 원래 생산 설계도와 일치합니다. 모바일에서는 모든 열을 보려면 가로로 스크롤하세요.

등속 조인트의 작동 원리

표준 PTO 유니버설 조인트는 하나의 크로스 베어링 키트로 연결된 두 개의 요크로 구성됩니다. 약 20도를 넘어서면 회전마다 출력 속도가 변동하여 베어링을 마모시키는 진동이 발생합니다. CV PTO 샤프트 다른 기하학적 방법을 사용하여 이를 해결합니다.

이중 결합 소거 원리

광각 PTO 샤프트 하우징에는 두 개의 유니버설 조인트가 매우 가깝게 배치되어 있으며, 첫 번째 조인트의 속도 변동이 두 번째 조인트에 의해 정확히 상쇄되도록 위상이 조정되어 있습니다. 그 결과 최대 80도의 각도에서도 일정한 출력 속도를 유지할 수 있습니다. 이는 자동차 전륜구동 차축에 사용되는 것과 동일한 원리이며, 토크 범위에 맞게 적용된 것입니다. 농업용 PTO 응용 분야.

내부 구성 요소

하우징 내부에는 두 개의 크로스 베어링 키트가 멀티립 씰로 밀봉된 니들 롤러 컵 위에 장착됩니다. 센터링 메커니즘은 중간 요크를 정확한 각도 이등분선에 고정하여 속도 상쇄 형상을 유지합니다. 하우징에 있는 그리스 피팅을 통해 분해 없이 8시간 작동마다 현장에서 재윤활할 수 있습니다. 이 조립품은 표준 조인트에 비해 약 2kg 더 무겁습니다.

광각 PTO 샤프트가 최상의 성능을 발휘하는 곳

모든 용도에 광각 조인트가 필요한 것은 아닙니다. 직선으로 뻗은 평지 작업에는 표준 샤프트로도 충분합니다. 하지만 이러한 상황에서는 광각 조인트가 필요합니다. 정속 PTO 샤프트 비용 대비 효과가 뛰어납니다.

경사지 및 계단식 농업

한국의 산악 지형으로 인해 많은 농장이 경사면에서 운영되며, 트랙터와 농기구의 높이 차이가 매우 큽니다. 강원도와 구릉이 많은 경상북도에서는 일반 경작 조인트가 한 시즌도 채 버티지 못한다는 보고가 있습니다. 광각 버전은 이러한 열악한 환경에서도 베어링 마모 없이 안정적으로 작동합니다.

붐 및 오프셋 잔디깎기

도로변 제방을 따라 작업하는 시립 붐형 잔디깎이는 극단적인 비스듬한 각도로 작동합니다. 잔디깎이 헤드는 트랙터 PTO 출력부에서 수 미터 옆으로, 그리고 훨씬 아래쪽에 위치합니다. 광각 샤프트는 속도 변동으로 인한 불균일한 절단을 방지하면서 이러한 기하학적 구조를 안정적으로 유지합니다.

좁은 회전이 가능한 과수원 장비

과수원 줄 사이에서 작동하는 플레일 모어는 각 줄 끝에서 급격한 U턴을 합니다. 샤프트 각도는 몇 초 만에 거의 0도에서 50도로, 그리고 다시 0도로 바뀝니다. 광각 설계 덕분에 이러한 넓은 범위의 회전을 안정적으로 처리할 수 있습니다.

긴 제품 수명을 위한 유지 관리

광각 PTO 샤프트는 표준 조인트보다 움직이는 부품이 많기 때문에 윤활 관리가 더욱 중요합니다. 다음은 한국 농장의 실제 데이터를 기반으로 한 윤활 일정입니다.

문제 해결 팁

축이 저속 회전 시 딸깍거리는 소음이 발생하면 센터링 메커니즘이 마모되었을 가능성이 있습니다. 계속 작동시키지 마십시오. 센터링 핀이 고장 나면 중간 요크가 움직여 베어링 컵이 손상될 수 있습니다. 교체용 CV 하우징 키트가 필요하시면 한국 지원팀에 문의하십시오.

품질 인증 및 보증

모든 광각 PTO 샤프트는 연례 독립 감사를 통해 검증된 다음 인증을 보유하고 있습니다.

• ■ ISO 9001:2015 품질경영시스템은 설계, 생산 및 유통을 포괄합니다.
• ■ 유럽 ​​지침에 따른 기계 안전 CE 마크
• ■ TS/16949 자동차 품질 표준: 추적성 및 공정 일관성

보증 조건

제품 인도일로부터 12개월간 자재 및 제조상의 결함에 대한 표준 보증이 제공됩니다. 10대 이상 구매 시 24개월 연장 혜택이 제공됩니다. 부품은 클레임 승인 후 48시간 이내에 인천 물류센터에서 발송됩니다.

관련 제품

농업용 기어박스와 결합

이 축은 회전력을 도구에 전달하며, 일반적으로 다음과 같은 곳으로 들어갑니다. 농업용 기어박스기어박스는 속도/토크 비율을 변경하고 회전 방향(일반적으로 90도)을 바꿔 작동 메커니즘을 구동합니다. 회전식 절단기 기어박스는 수평 입력 540RPM을 수직 날 회전으로 변환합니다. 기어박스 입력 스플라인은 샤프트의 작업기 끝단 요크와 일치해야 합니다. 주문 시 기어박스 사양과 샤프트 사양을 함께 확인해 주시면, 검증된 일치 세트를 배송해 드립니다.

교체 부품

크로스 베어링 키트, CV 하우징 어셈블리, 안전 쉴드, 요크, 튜브, 잠금 핀 및 그리스 피팅은 개별적으로 구매 가능합니다. 성수기에는 가동 중단을 방지하기 위해 예비 CV 하우징 키트와 크로스 베어링 세트를 준비해 두는 것이 좋습니다.

한국 에버파워 PTO 샤프트(주)를 선택해야 하는 이유

• ◆ 20년 PTO 샤프트 제조 및 수출 (60개국 이상)
• ◆ 사내 단조, 열처리 및 CNC 가공을 통한 완전한 CV 조인트 생산
• ◆ 인천 인근 한국 창고에서 광각 샤프트를 5~7일 내 배송으로 받아보실 수 있습니다.
• ◆ 한국어를 구사하는 엔지니어들이 크기 조정, 호환성 및 문제 해결을 담당합니다.
• ◆ 맞춤형 길이 및 비표준 요크 조합은 영업일 기준 10일 이내에 제작 가능합니다.
• ◆ OEM 소매가보다 30~50% 저렴한 공장 직판 가격
• ◆ 모든 제품에는 안전 보호 장치 조립체가 포함되어 있으며 48가지 항목에 대한 검사를 통과합니다.

자주 묻는 질문

이 광각 PTO 샤프트의 최대 작동 각도는 얼마입니까?

표준 유니버설 조인트의 약 25도에 비해 최대 80도까지 가능합니다. 연속 작업 시 70도 이하로 유지하면 베어링 수명이 연장됩니다.

기존 표준 PTO 샤프트에 광각 조인트를 장착할 수 있을까요?

일반적으로 그렇습니다. CV 하우징은 작업기 쪽의 표준 크로스 베어링 조인트를 대체합니다. 트랙터 쪽은 그대로 유지됩니다. 정확한 확인을 위해 모델명과 요크 유형을 알려주세요.

광각 버전은 얼마나 더 비싼가요?

시리즈에 따라 약 25~40% 더 비쌉니다. 경사면 적용 시 베어링 조기 교체를 방지하므로 일반적으로 한 시즌 내에 투자금을 회수할 수 있습니다.

이 제품은 1000RPM 용도에 사용할 수 있습니까?

네. CV 메커니즘은 540RPM과 1000RPM에서 동일하게 작동합니다. 트랙터 쪽 요크의 스플라인만 다릅니다.

현장에서 CV 조인트에 윤활유를 어떻게 바르나요?

하우징 외부에 표준 그리스 주입구가 있습니다. NLGI #2 EP 그리스를 사용하십시오. 씰에서 새 그리스가 스며 나올 때까지 펌핑하십시오. 주입구 하나당 약 30초가 소요됩니다.

이 부품이 미터법 PTO 스터브가 있는 쿠보타 트랙터에 맞을까요?

네. 저희는 표준 인치 시리즈 외에도 쿠보타, 얀마, 이세키용 미터법 스플라인 요크를 보유하고 있습니다. 모델명을 알려주시면 적합한 요크를 확인해 드리겠습니다.

광각 접합부에 적합한 튜브 단면 형상은 무엇입니까?

삼각형, 레몬형, 별형, 스플라인형 등 모든 형태가 있습니다. 프로파일은 조인트 유형과 관계없이 토크 요구 사항에 따라 선택됩니다.

고객 리뷰

---

경상북도 과수원장 박준호 (2025년 봄)

"저희 사과 과수원의 열 간격은 3.5미터입니다. 이 광각 축을 사용하기 전에는 좁은 열 끝 회전 구간 때문에 한 시즌에 표준 PTO 축을 두 개씩이나 교체해야 했습니다. 이 CV 버전은 9개월 동안 베어링 문제 없이 잘 작동했습니다."

---

김성민, 강원도시 공공사업부 (2024년 말)

"저희는 1년에 8개월 동안 산길에서 붐형 잔디깎이 기계를 사용합니다. 기존 축은 급경사 구간에서 진동이 심했는데, 이 광각 교체 부품으로 교체하니 문제가 해결됐습니다. 소음도 줄고 잔디도 더 고르게 깎입니다."

---

이혜원, 충청남도 낙농협동조합 (2025년 초)

"경사지 목초지용 예초기 5개 세트. 배송은 영업일 기준 4일 소요. 가격은 유럽 브랜드보다 약 35% 저렴. 3개월간 꾸준히 사용해 본 결과 품질은 동등해 보입니다."

---

최동욱, 계약농업인, 전라남도 (2024년 중반)

"비정품 광각 조인트가 제대로 버텨줄지 확신이 없었습니다. 하지만 90마력 트랙터에 장착하고 8개월 동안 덤불이 우거진 곳에서 플레일 파쇄기를 끌었는데도 T6 WA 조인트는 모든 상황을 잘 견뎌냈습니다."

---

황진수, 장비 판매점, 대구 (2024년 가을)

"저는 이 제품들을 일반 제품군과 함께 판매합니다. 산간 지역 농부 고객들은 이제 특히 CV 버전을 찾습니다. 수익성이 좋고, 지금까지 반품은 한 건도 없었습니다."
