Traktorin voimanottoakseli | Maatalouden vetoakseli

Traktorin voimanottoakseli siirtää moottorin tehon traktorin voimanottoakselista kiinnitettyihin työkoneisiin, kuten jyrsimiin, paalaimiin, rehunsekoittimiin ja niittokoneisiin. Taotut 40Cr-teräksestä valmistetut haarukkapäät ja kylmävedetyt 45#-hiilikuituputket varmistavat pitkän käyttöiän vaativissa Korean viljelysmaaolosuhteissa. Sarjat T1–T10, kattaa 10–150 hv nopeudella 540 tai 1000 rpm. CE- ja ISO 9001 -sertifioitu.

Luokka: Voimanottoakseli

Kysy nyt

Kuvaus
Lisätietoja

Traktorin voimanottoakselin ymmärtäminen

Jokainen traktorilla käytettävä työlaite korealaisella maatilalla on riippuvainen yhdestä mekaanisesta lenkistä, jota useimmat kuljettajat harvoin ajattelevat ennen kuin se pettää: VoimanottoakseliTämä pyörivä teräskokoonpano siirtää moottorin hevosvoimat traktorin voimanottoakselilta sen takana olevaan työkoneeseen, olipa kyseessä sitten Chungcheongin savea kaivava jyrsin, syksyn riisinolkia puristava paalain tai Jejun maakunnassa lypsykarjan talvirehua sekoittava rehunsekoitin.

Korea Ever-Power PTO Shaft Co., Ltd valmistaa tätä traktorin voimanottoakselia kuroakseen umpeen kuilua ylihinnoiteltujen alkuperäisten varaosien ja heppoisten jälkimarkkinaosien välillä. Suunnittelutiimimme perusti suunnittelun kahden vuosikymmenen kenttävikatietoihin ja vahvisti ensimmäisinä rikkoutuvia komponentteja: ristilaakeritiivisteitä, haarukkatappien reikiä ja putkien päällekkäisalueita.

traktorin-voimanottoakseli-1

Mitä laatikossa lähetetään

Jokainen yksikkö toimitetaan täydellisenä, asennusvalmiina kokoonpanona: traktorin puoleinen haarukka, työkoneen puoleinen haarukka, teleskooppiset sisä- ja ulkoputket, kaksi poikkilaakerisarjaa, turvasuojussarja laakeroituine suojineen ja turvaketjuineen sekä voiteluohjekortti koreaksi ja englanniksi.

Tekniset tiedot ja mittatiedot

Sovita nämä parametrit traktoriisi ja työkoneeseesi varmistaaksesi siistin ensiasennuksen. Jos jokin ei ole kohdallaan, Korean tukipalvelumme korjaa sen ennen akselin lähettämistä.

Parametri	Arvo
Toiminto	Vetoakselin osat ja voimansiirto
Käyttää	Traktoreiden ja maatalouskoneiden tyypit
Ikkunan tyyppi	Kaksoistyöntötappi, Pulttitapit, Saksisokat, Työntötappi, Pikakiinnitys, Pallokiinnitys, Kaulus
Ikeen käsittely	Taonta
Muovikansi	YW; BW; YS; BS; Jne.
Väri	Vihreä; Oranssi; Keltainen; Musta jne.
Sarja	T1–T10; L1–L6; S6–S10; 10–150 hv SA, RA, SB, SFF, WA, CV jne. -ominaisuuksilla
Putken tyyppi	Sitruuna, Kolmio, Tähti, Neliö, Kuusikulmainen, Spline, Erikoiskuvio jne.
Putkien käsittely	Kylmäveto
Spline-tyyppi	1 1/8" Z6; 1 3/8" Z6; 1 3/8" Z21; 1 3/4" Z20; 1 3/4" Z6; 8-38326; 8-42367; 8-48428

Huomautus: Tämän tuotteen teknisten tietojen taulukko ei sisällä tuotemerkkiriviä. Traktorin nivelakseli on valmistettu Ever-Power-tuotantostandardin mukaisesti, ja se on yhteensopiva kaikkien Koreassa myytävien tärkeimpien traktorimerkkien kanssa.

Viisi komponenttia, jotka määräävät akselin luotettavuuden

A traktorin voimanottoakseli näyttää yksinkertaiselta putkelta, jossa on liittimet molemmissa päissä, mutta sen käyttöikä riippuu viidestä erillisestä komponenttiryhmästä. Niiden tunteminen auttaa sinua ostamaan oikeat osat ja tarkistamaan kulumispisteet ajoissa.

Ikeet

Kaksi taottua 40Cr-teräksestä valmistettua haarukkaa on kiinnitetty traktoriin ja työkoneeseen uritettujen liitosten kautta. Saatavilla tapilla, pultilla ja pikalukolla varustettuja vaihtoehtoja. Taonta kohdistaa puun syyt jännitysreittejä pitkin, mikä takaa väsymislujuuden, johon valetut haarukkaosat eivät pysty.

Ristilaakerisarjat

Kaksi murrosniveltä sallivat jopa 25 asteen kulmapoikkeaman. Jokaisessa sarjassa on neljä neularullakuppia, jotka on esitäytetty EP-rasvalla ja tiivistetty monihuulisilla pölytiivisteillä. Rasvanipat mahdollistavat jälkivoitelun kenttäolosuhteissa.

Teleskooppiputket

Kylmävedetyt 45#-teräksestä valmistetut sisä- ja ulkoputket liukuvat mukautuen työkoneen liikkuessa tapahtuviin etäisyyden muutoksiin. Profiilivaihtoehdot (kolmio-, sitruuna-, tähti- ja uraprofiilit) välittävät vääntömomenttia ja sallivat samalla aksiaalisen liikkeen.

Turvakilvet

Molemmissa päissä olevat laakeroidut muovisuojukset pyörivät vapaasti pyörivän akselin ympäri estäen niiden sotkeutumisen. Turvaketjut ankkuroivat jokaisen suojuksen traktoriin tai työkoneen runkoon.

Vääntömomentin rajoittimet (valinnainen)

Tehdasasennuksessa voidaan integroida kitkakytkimiä, murtopulttirajoittimia tai räikkätyyppisiä vapaakytkimiä. Nämä suojaavat traktorin voimanottoakselin vaihteistoa ja työkonetta äkillisiltä ylikuormituksilta.

Traktorin voimanottoakselin mitoitus neljässä vaiheessa

Käytä näihin mittoihin viisi minuuttia, niin saat istuvuuden ensimmäisellä kerralla. Väärän tuotteen tilaaminen voimanottoakseli tuhlaa aikaa ja toimituskuluja.

Vaihe 1 ➤ Laske traktorisi voimanottoakselin urien pituus ja mittaa ulkohalkaisija. Yleisiä Korean markkinoilla käytettyjä kokoonpanoja ovat: 1-3/8" 6-urainen, 1-3/8" 21-urainen tai metrinen 8-urainen 38x32 mm Kubotalle ja Yanmarille.

Vaihe 2 ➤ Mittaa pituus suljettuna: laske työlaite tasaiselle alustalle ja mittaa haarukan etupäästä etupäähän. Nosta sitten kuljetuskorkeuteen ja mittaa uudelleen. Akselin on oltava teleskooppinen koko tällä alueella.

Vaihe 3 ➤ Tarkista traktorisi voimanottoakselin nimellisteho. Valitse akselisarja, joka on vähintään kyseistä numeroa vastaava. Alimitoitus on yleisin yksittäinen syy ennenaikaiseen vikaantumiseen pellolla.

Vaihe 4 ➤ Valitse haarukan kiinnitystapa: työntötappi nopeaa irrotusta varten, pulttitappi puolikiinteää asennusta varten tai pikalukituskaulus käyttäjille, jotka vaihtavat työlaitteita useita kertoja päivässä.

Turvallisuuskäytännöt, jotka pelastavat ihmishenkiä

Voimanottoakseliin sotkeutumisen aiheuttamat vammat tapahtuvat nopeasti. 540 rpm:n nopeudella pyörivä akseli vetää ihmisen veteen ennen kuin hän ehtii reagoida. Nämä säännöt koskevat kaikkia maatalouden nivelakseli poikkeuksetta:

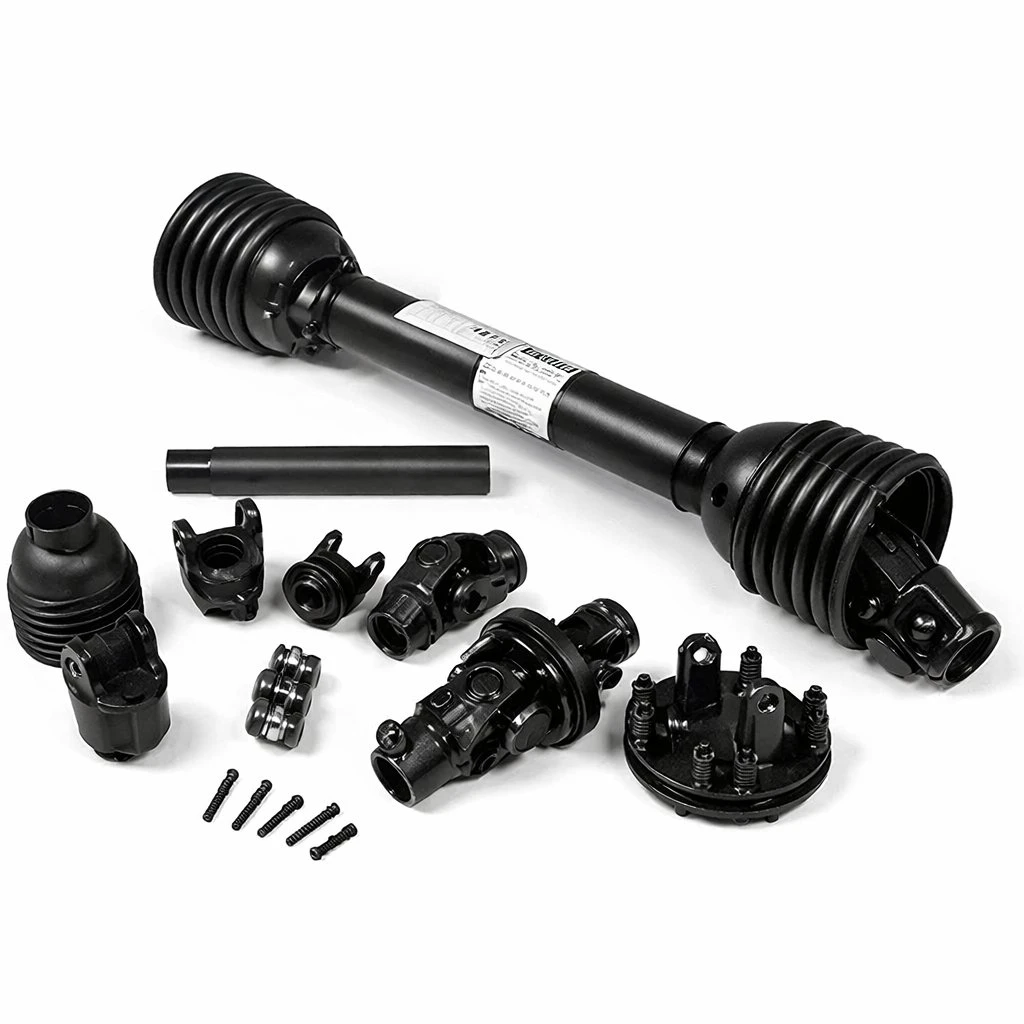

traktorin-voimanottoakselin-komponentti-1

⚠ Älä koskaan käytä, jos puuttuu tai on vaurioitunut Voimanottoakselin suojakilpiVaihda se ennen seuraavaa käyttökertaa.
⚠ Pidä vähintään kaksi kertaa kehosi pituutesi etäisyydellä pyörivästä voimansiirtolinjasta.
⚠ Käytä vartalonmyötäisiä vaatteita. Löysät kankaat, pitkät hiukset ja roikkuvat hihnat voivat aiheuttaa hengenvaarallisia takertumisia.
⚠ Jos työlaite jumiutuu: vapauta voimanotto, sammuta moottori, kytke jarru päälle ja laita avain taskuusi. Lähesty vasta sitten.
⚠ Älä koskaan astu pyörivän akselin yli tai kurkota sen yli, vaikka se näyttäisi hitaalta.
⚠ Opeta nämä säännöt jokaiselle maatilan työntekijälle heidän ensimmäisenä päivänään, erityisesti kausityöntekijöille.

Yhdistäminen maatalousvaihteistoihin ja osiin

Kuinka akseli ja vaihdelaatikko toimivat yhdessä

Traktorin voimanottoakseli on voimansiirtoputki. maatalouden vaihdelaatikko Työkoneessa on kääntäjä, joka muuntaa nopeutta ja ohjaa pyörimisakselia työmekanismin käyttämiseksi. Pyörivän leikkurin vaihteisto muuttaa 540 rpm:n vaakasuoran tulosignaalin pystysuoraksi terän pyörimiseksi. Näillä kahdella on yhteinen uritettu rajapinta, joten vaihteiston tulosignaalin uran on vastattava tarkasti akselin työkoneen päätyhaarukkaa. Määritä molemmat päät tilauksen yhteydessä, niin lähetämme varmistetun parin.

Yksittäiset varaosat

Laakerisarjat, yksittäiset haarukat, sisä- ja ulkoputket, turvasuojat, lukitustapit ja rasvanipat ovat kaikki saatavilla erikseen. Varastoimme Korean eniten tilattuja kokoja, ja toimitamme ne samalla viikolla.

Syitä miksi korealaiset maatilat valitsevat Ever-Powerin

➤ Suoraan tehtaalta saatavat hinnat: 30–45 prosenttia halvempia kuin alkuperäisten jälleenmyyjien osilla
➤ Jokainen ike on taottu suljetussa muotissa 40Cr-teräksestä, ei valettu
➤ Incheonin varasto tarkoittaa 5–7 päivän toimitusta kotimaahan varastosarjoille
➤ ISO 9001-, CE- ja TS/16949-sertifioitu ja sisältää täydellisen erän jäljitettävyyden
➤ Mukautetut pituudet ja epästandardit urat valmistetaan 10 arkipäivässä, ei minimitoimitusaikaa
➤ Koreaa puhuva tekninen tuki mitoitus- ja vianmääritystöihin

Yleisiä kysymyksiä traktorin voimanottoakseleista

Traktorissani on sekä 540 että 1000 rpm voimanottoakselin asetukset. Kumman akselin tarvitsen?

Itse akseli toimii kummallakin nopeudella. Se, mikä muuttuu, on ura-akseli: 6-uraiset akselit pyörivät tyypillisesti nopeudella 540 rpm, 21-uraiset akselit nopeudella 1000 rpm. Tarkista työkoneen käyttöoppaasta vaadittu nopeus ja sovita ura-akselien lukumäärä.

Mistä tiedän, milloin poikkilaakerit on vaihdettava?

Tartu akseliin nivelen läheltä ja yritä heiluttaa sitä. Välys tarkoittaa kuluneita kuppeja. Tarkkaile myös naksahduksia hitaalla nopeudella, tärinää käytön aikana tai rasvan vuotoa haljenneista tiivisteistä.

Voinko lyhentää vartta, jos se on liian pitkä?

Se vaatii leikkaamista ja uudelleenhitsausta. Suosittelemme mittatilaustyönä tehdyn pituuden tilaamista, koska tehdashitsaus on vahvempi ja puhtaampi kuin kenttämuunnokset.

Mitä rasvaa minun pitäisi käyttää?

NLGI #2 EP -litiumpohjainen rasva. Pumppaa jokaista ristilaakeriliitosta 8 tunnin välein, kunnes tuoretta rasvaa ilmestyy kaikkiin neljään tiivisteeseen. Puhdista ja voitele putkien limitys 50 tunnin välein.

Sopiiko tämä Kubota-, Yanmar- tai Iseki-traktoreihin?

Kyllä. Kaikkien kolmen merkin metriset uraliittimet ovat varastossa tuumamittaisten sarjojen ohella. Anna meille mallinumerosi varmistaaksesi sopivuuden.

Toimitatteko Etelä-Korean ulkopuolelle?

Kyllä. Säännöllinen vienti Japaniin, Thaimaahan, Vietnamiin, Indonesiaan ja Filippiineille. CE- ja ISO-sertifikaatit sisältyvät tulliselvitystä varten.
