L Series PTO Shaft Lemon Tube | L1 hangtod L6 ug L32

Kinatibuk-ang Pagtan-aw sa Produkto

Kon gisultihan ka nga ang imong implement nanginahanglan og lemon-profile driveline apan dili ka sigurado unsang modelo ang mohaom, sugdi dinhi. L Series PTO Shaft Lemon Tube Ang pamilya sa produkto naglangkob sa pito ka managlahing modelo nga naglangkob sa L1 hangtod L6 ug sa espesyal nga L32. Ang matag modelo naggamit sa parehas nga two-lobe lemon tube cross-section apan nagkadako ang diametro sa tubo, gidak-on sa cross-bearing, ug kapasidad sa torque aron mohaum sa lainlaing mga klase sa HP. Magkauban nilang gidumala ang tanan gikan sa usa ka 10 HP compact tractor nga nagpadagan og seed drill hangtod sa usa ka 80 HP mid-range nga makina nga nagpadagan og disc mower.

Ang lemon profile mao ang ikaduha nga pinakapopular nga porma sa tubo sa agrikultura sa Korea sunod sa triangular. Ang mga operator sa Korea lagmit mopili sa L Series PTO Shaft Lemon Tube kung ang implement nanginahanglan og kasarangan nga angular flexibility sa telescoping joint, labi na ang mga disc mower, rotary rakes, ug fertilizer spreaders diin ang gitas-on sa implement kanunay nga nagbag-o atol sa operasyon.

Unsay nakapahimo sa L32 nga lahi sa L1-L6?

Ang L32 usa ka espesyal nga variant nga adunay mas lapad nga lemon tube profile nga gidisenyo alang sa mga aplikasyon nga nanginahanglan og dugang nga overlap travel sa mas mubo nga kinatibuk-ang gitas-on. Kini sikat sa mga front-mounted PTO implements ug compact equipment diin limitado ang distansya tali sa traktor ug implement. Ang standard nga L1 hangtod L6 nga mga modelo nagsunod sa incremental sizing sa industriya nga gigamit sa tibuok industriya.

Mga Rating sa Torque pinaagi sa Modelo

Pilia ang imong L Series PTO Shaft Lemon Tube nga modelo base niining mga kantidad sa torque. Kanunay pagpili og modelo nga adunay rating nga labing menos 25% nga mas taas kay sa aktuwal nga PTO torque output sa imong traktor.

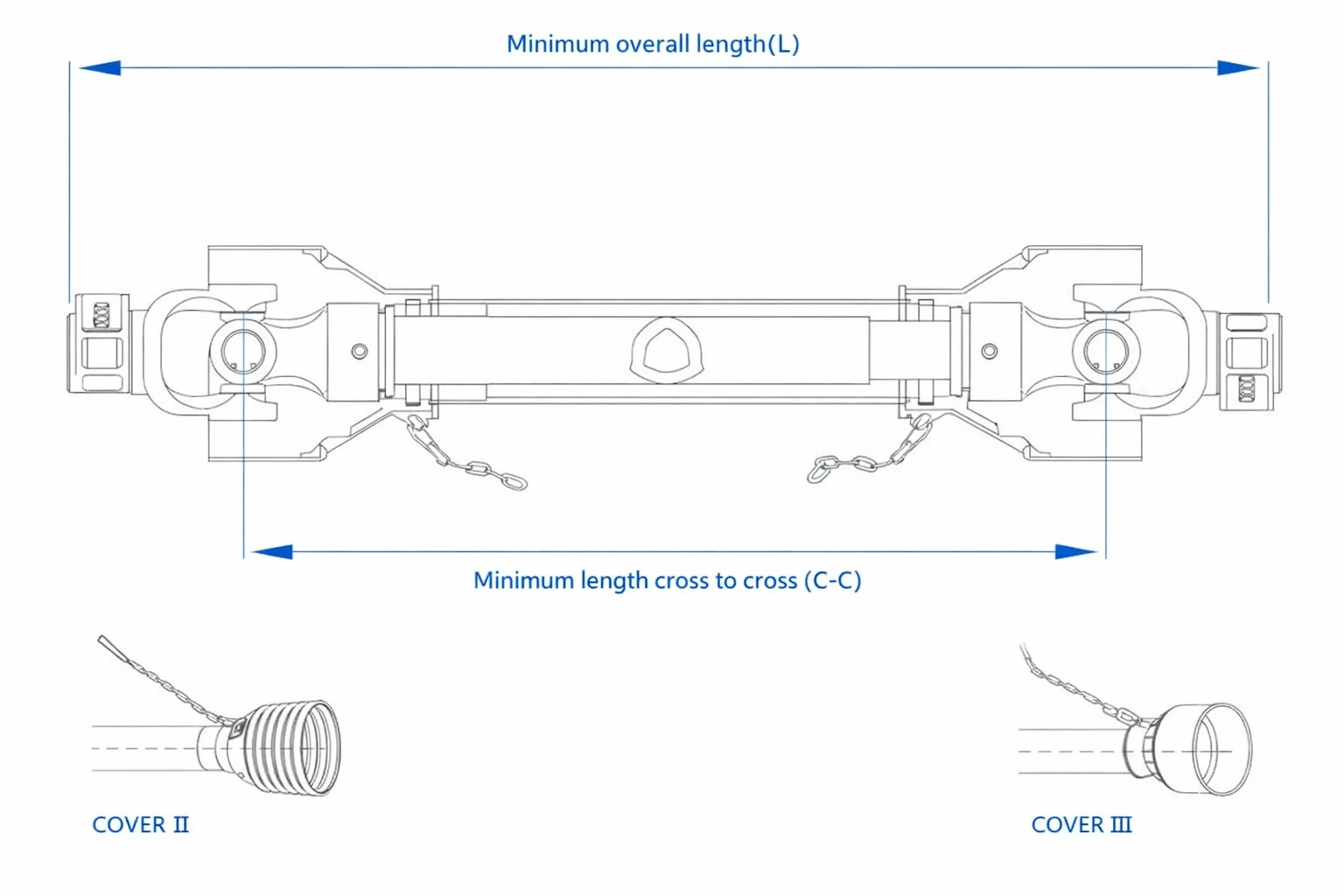

Pagbungkag sa mga Komponente ug Istruktura sa Pag-assemble

Ang matag L Series PTO Shaft Lemon Tube ipadala isip kompletong asembliya, apan ang pagsabot sa matag component makatabang sa pagmentinar ug pag-order og mga kapuli nga piyesa. Ania ang sulod:

Pares sa Tubo sa Lemon (Sulod + Gawas)

Cold-drawn C45 carbon steel nga adunay kinaiya nga two-lobe profile. Ang inner tube mo-slide sa sulod sa outer tube, nga mopasa sa torque pinaagi sa face contact samtang nagtugot sa axial extension ug compression. Ang lemon nga porma nagmugna og gamay nga wedging action nga nag-apod-apod sa stress nga mas parehas kaysa sa sharp-cornered profiles. Ang gibag-on sa dingding gikan sa 3 mm sa L1 hangtod 4.5 mm sa L6.

Mga Yoke nga Gipanday

Duha ka 40Cr alloy steel yoke, usa para sa tumoy sa tractor ug usa para sa tumoy sa implement. Ang matag yoke adunay splined bore nga mohaom sa PTO stub o gearbox input shaft. Ang L Series PTO Shaft Lemon Tube nagsuporta sa daghang estilo sa pagkabit sa yoke: push pin (labing komon), bolt pin, split pin, quick release, ball attachment, ug collar type. Ang hulapi sa part number nagpaila kung unsang kombinasyon sa yoke ang gi-fit.

Mga Kit sa Pag-cross-Bearing

Duha ka universal joint assemblies, usa sa matag tumoy. Ang matag kit adunay upat ka needle-roller bearing cups nga gi-pre-load sa EP grease ug giselyohan og multi-lip dust seals. Ang gidak-on sa cross-kit mo-scale sa L-series model number. Ang L1 mogamit sa pinakagamay nga cross (22x54 mm), samtang ang L6 mogamit sa pinakadako sa range. Ang mga replacement kit gi-stock nga tagsa-tagsa para sa tanang modelo.

Unsaon Pagpamubo o Pag-adjust sa Gitas-on sa Shaft

Usa ka komon nga pangutana gikan sa mga pumapalit nga Koreano mao kung ang L Series PTO Shaft Lemon Tube mahimong pamub-on kung ang standard nga gitas-on taas ra kaayo para sa ilang setup. Ang tubag oo, apan adunay mga importanteng lagda nga angay sundon.

Kung Kinahanglan ang Pagpamubo

Kon ang PTO shaft kon mogawas ang ubos (ang inner tube moduso hangtod sa gawas nga tubo) kon ang implement ipataas sa gitas-on sa transportasyon, ang shaft taas ra kaayo. Kini ang hinungdan sa pagbugkos sa telescoping joint, nga magbutang ug sobra nga axial load sa mga cross-bearing ug mahimong mabuak ang mga yoke. Ang pagpamubo mao ang solusyon.

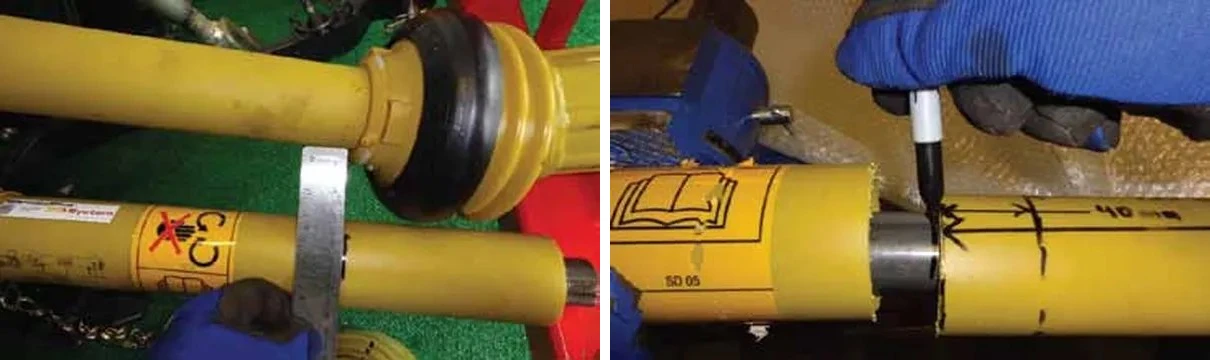

Sakto nga Pamaagi sa Pagputol

Kinahanglan nga putlon ang sulod ug gawas nga mga tubo sa lemon sa parehas nga gidaghanon aron mapadayon ang hustong pagsapaw. Markahi ang mga linya sa pagputol, dayon gamita ang bandsaw o abrasive cutoff wheel (dili torch, kay kini makadaot sa porma sa lemon ug makadaot sa pagkahaom). Human sa pagputol, kuhaa ang burr sa mga tumoy sa pagputol gamit ang kiskisan. Siguruha nga labing menos 150 mm nga overlap ang magpabilin sa maximum nga extension. Kung dili ka sigurado sa pagputol, among gitanyag mga shaft sa L-series nga gipahaom sa gitas-on putlon sumala sa imong espesipikasyon sa pabrika.

Giunsa Pagtrabaho ang usa ka PTO Shaft sa Traktor

Para sa mga operator nga bag-o pa lang sa mga kagamitan sa PTO, aniay mubo nga pagpasabot sa mekanikal nga prinsipyo. Ang makina sa traktor nagpatunghag gahum sa pagtuyok. Usa ka bahin sa maong gahum ang gipasa pinaagi sa PTO gearbox ngadto sa usa ka splined stub shaft nga nagtuybo gikan sa likod sa traktor. Ang L Series PTO Shaft Lemon Tube nagkonektar sa maong stub pinaagi sa tractor-end yoke spline, nagpadala sa pagtuyok pinaagi sa lemon tubes, ug naghatud niini ngadto sa input shaft sa implement pinaagi sa implement-end yoke. Ang duha ka universal joints nagtugot sa shaft nga mo-operate sa gamay nga anggulo samtang ang implement molihok pataas ug paubos. Ang telescoping lemon tubes mo-accommodate sa mga pagbag-o sa distansya samtang ang implement mopataas, mopaubos, o moliko.

Mga Produkto nga Kauban

Pagpares sa L-Series Shaft ug Gearbox

Ang tumoy sa implement sa L Series PTO Shaft Lemon Tube mosulod sa usa ka gearbox sa agrikultura nga nag-convert sa PTO rotation ngadto sa speed ug axis nga gikinahanglan sa mekanismo sa pagtrabaho. Ang disc mower gearbox, pananglitan, mokuha og 540 RPM ug i-redirect kini aron patuyuon ang mga cutting disc sa gikinahanglan nga blade tip speed. Siguruha nga ang gearbox input spline mohaom sa implement-end yoke sa shaft. Ipiho ang duha ka configuration kon mag-order.

Mga Magamit nga Aksesorya

Ang L Series nagsuporta sa SA ratchet torque limiters, SB shear bolt limiters, SFF friction clutches, RA overrunning clutches, ug WA/CV wide-angle joint upgrades. Kining tanan ma-install sa pabrika. Ang mga lemon tube pairs, cross-bearing kits, ug indibidwal nga yokes anaa isip managlahing kapuli nga mga piyesa.

Ngano nga ang mga Korean Operator Nagpili sa L-Series Lemon Shafts

• ★ Pito ka modelo gikan sa L1 hangtod L6 ug L32 ang mokabat sa 10 hangtod 80 HP nga adunay gipatik nga torque ratings
• ★ Ang lemon tube profile naghatag og mas hapsay nga angular tolerance kaysa triangular para sa paggamit sa disc mower ug rake
• ★ L32 espesyal nga modelo para sa front-mount ug short-distance PTO applications
• ★ Compatible sa tanang lima ka klase sa torque limiter (SA, RA, SB, SFF) ug WA/CV wide-angle upgrades
• ★ Mga tubo nga mapamubo sa uma gamit ang yano nga pamaagi sa bandsaw, o pag-order og custom nga gitas-on gikan sa pabrika
• ★ Sertipikado sa CE, ISO 9001, TS/16949 nga adunay mga report sa pagsulay sa materyal matag batch
• ★ Indibidwal nga mga piyesa nga pang-ilis nga anaa sa Korea: mga pares sa lemon tube, cross kit, yoke, ug shield

Mga Kanunayng Gipangutana nga Pangutana

Unsang modelo sa L-series ang mohaom sa usa ka 40 HP nga traktor nga nagpadagan og disc mower?

Para sa 40 HP sa 540 RPM, ang padayon nga torque mga 530 Nm. Ang L3 (MP 640 Nm) naghatag og igong margin. Kon ang mower kanunay nga makaigo sa baga nga sagbot o magkagubot, dugangi ang L4 (MP 780 Nm) para sa dugang headspace.

Unsa may kalainan sa L2 ug L32 kon parehas ra ang ilang torque rating?

Parehas nga kapasidad sa torque apan lahi ang geometry sa tubo. Ang L32 adunay mas lapad nga lemon profile nga naghatag og mas daghang telescoping travel sa mas mubo nga closed length. Gidisenyo kini alang sa hugot nga pag-mount sama sa mga front PTO implements. Ang L2 naggamit sa standard nga lemon profile nga adunay mas taas nga tube overlap.

Mahimo ba nako ilisan ang mga tubo nga lemon og triangular nga mga tubo nga naa sa parehas nga yoke?

Dili. Ang lingkoranan sa tubo sa yoke giporma aron mohaom sa profile sa tubo. Ang lemon yoke dili mohaom sa triangular nga tubo ug vice versa. Kung gusto nimong ilisan ang mga profile, kinahanglan nimo ang kompleto nga shaft assembly o bag-ong mga yoke nga adunay parehas nga mga lingkoranan sa tubo.

Unsa ka dugay molungtad ang mga L Series lemon tubes sa dili pa kinahanglan ilisan?

Kasagaran tulo ngadto sa lima ka season nga adunay saktong lubrication (i-grease pag-usab ang overlap zone matag 50 ka oras). Kon ang mga tubo makita nga nag-uyog-uyog o dili hapsay nga mo-slide, kini nagamit na lapas sa service limit ug kinahanglan nga ilisan.

Mohaom ba ang L Series PTO Shaft Lemon Tube sa mga compact tractor sa Hapon?

Oo. Ang Metric 8-spline yokes para sa Kubota, Yanmar, ug Iseki anaa sa tanang L-series nga mga modelo. Ipiho ang brand ug modelo sa imong traktor kon mag-order.

Mahimo ba nako nga magdugang og wide-angle joint sa usa ka L Series PTO Shaft Lemon Tube?

Oo. Ang mga opsyon sa WA (wide-angle) ug CV (constant velocity) joint compatible sa tanang L-series models. Ang wide-angle housing mopuli sa standard cross-bearing sa implement end, nga mopataas sa maximum operating angle gikan sa 25 degrees ngadto sa 80 degrees.

Mga Review sa Kustomer

---

Go Eun-bi, Disc Mower Operator, Chungcheongnam-do (tingpamulak 2025)

"L4 lemon shaft sa usa ka 50 HP nga traktor nga adunay Krone-style nga disc mower. Ang mga lemon tube makasagubang sa kanunay nga pagbag-o sa gitas-on samtang ang mower nagsunod sa porma sa yuta. Hapsay nga telescoping, walay binding. Napulo ka bulan nga regular nga paggabas ug ang mga cross-bearing hugot gihapon."

---

Woo Seung-jun, Dealer sa Kagamitan sa Panguma, Naju (ulahing 2024)

"Gibaligya nako ang L-series uban sa T-series. Para sa mga kustomer nga naggamit og disc mowers o rotary rakes, mas gipili nako ang L-series kay ang lemon profile niini mas hamis tan-awon sa telescoping joint. Ang L3 ug L4 ang akong pinakadakong gamit. Parehas ang kalidad sa tanang unit nga akong na-stock."

---

Shin Hye-rin, Tag-iya sa Kubota, Gyeonggi-do (sayong bahin sa 2025)

"Ang akong Kubota B2650 adunay lemon-profile shaft gikan sa pabrika. Sa dihang nadaot na kini, giilisan nako kini sa L2 gikan sa Ever-Power. Eksaktong parehas ang dimensyon. Ang metric 8-spline yoke mipadayon nga walay paglihok. Nakaluwas kini kanako sa kahasol sa pag-order gikan sa Kubota dealer."

---

Jeong Tae-hyun, Livestock Farm, Jeju-do (tungang bahin sa 2024)

"L5 nga may SFF friction clutch para sa round baler. Ang slip clutch nakaluwas sa baler gearbox labing menos tulo ka beses sa dihang ang basa nga sagbot naghuot pag-ayo sa chamber. Ang L-series lemon tubes lig-on gihapon bisan sa bug-at nga trabaho sa pag-baling. Maayong puhunan."

---

Han Do-yeon, Pag-ayo sa Makinarya sa Agrikultura, Suwon (tingdagdag 2024)

"Nakapamubo kog pipila ka L-series shafts para sa mga kustomer nga hugot ang setup. Ang lemon tube limpyo nga moputol gamit ang bandsaw ug ang profile magpabilin nga tinuod basta imong i-clamp kini sa saktong paagi. Mas sayon ​​kini kaysa sa pagputol sa star tubes. Naa'y tagsa-tagsa ka kapuli nga mga piyesa nga makapahimo sa akong pag-ayo nga sayon ​​ra."
