Погонска осовина од 540 до 1000 са клизним квачилом

Преглед производа

Камен скривен у земљишту током обраде земље помоћу прикључног вратила. Замрзнути пуж хране заглављен у сврдлу. Густа коренова кугла обмотана око ножа фрезе. Било шта од овога може послати скок обртног момента кроз погонски склоп који уништава мењач у делићу секунде. Управо је то проблем... Карданско вратило са клизним квачилом је направљен да то спречи. Квачило привода за избацивање кардана делује као механички осигурач, омогућавајући да две половине вратила клизају једна у односу на другу када обртни момент пређе подешени праг, апсорбујући удар пре него што стигне до трактора или мењача привода машине.

Ово карданско вратило са клизним квачилом од 540 до 1000 обртаја, произвођача Ever-Power PTO Shaft Co., Ltd, је пројектовано управо за оне примене са високим ризиком од карданског вратила. Механизам квачила са фрикционим плочама карданског вратила је фабрички калибрисан да се отпушта при прецизној вредности обртног момента, а затим се аутоматски поново укључује када препрека нестане. Ниједан део се не ломи. Нема застоја. Ви настављате да радите.

Коме је потребно вратило клизног квачила?

Руковаоци ротационих фрези у каменитом или корејском земљишту са великим бројем корена. Посаде за балирање које раде са непредвидивом влажности усева. Руковаоци мешалица за сточну храну који обрађују замрзнуту силажу зими. Општинске екипе за чишћење снега које ударају у ивичњаке и отпад испод снежног покривача. Ако се ваша опрема суочи са изненадним блокадама, клизна квачилка привода није луксуз, већ осигурање од рачуна за поправку који лако може премашити цену самог вратила.

Техничке спецификације

Све спецификације испод су проверене из наших производних евиденција. Овај производ садржи додатно поље „Место порекла“ у поређењу са неким другим моделима вратила у нашем каталогу.

Како функционише механизам клизног квачила

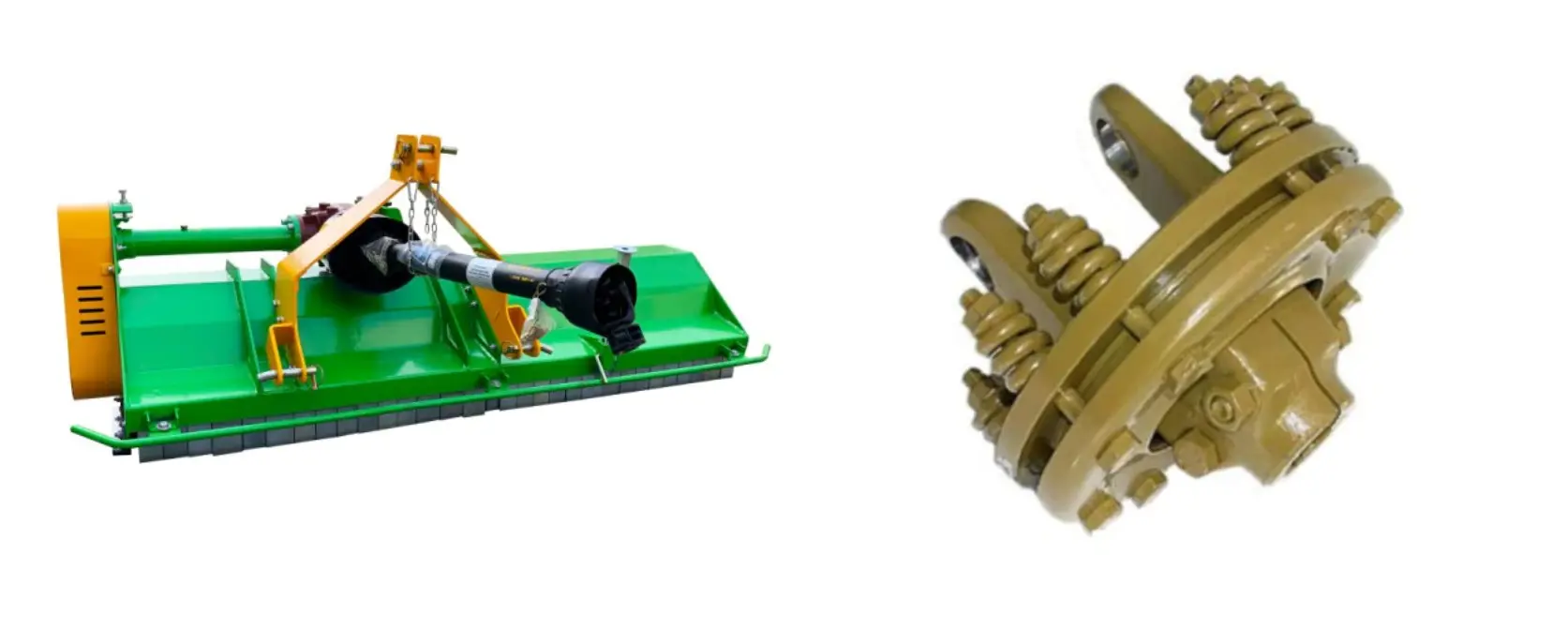

Клизна квачила погонског вратила од 540 до 1000 налази се на страни машине Карданско вратило, између спољашњег јарма и телескопске цеви. Разумевање шта се дешава унутра помаже вам да га правилно подесите и решите проблем ако нешто није у реду.

Фрикционе плоче и притисак опруге

Два или више фрикционих дискова су смештена између притисних плоча унутар кућишта квачила. Тешке опруге компресују сноп, стварајући трење које преноси обртни момент са погонске на погоњену страну. Под нормалним оптерећењем, плоче се хватају и ротирају заједно као чврста јединица. Када обртни момент пређе калибрисану границу, плоче превазилазе притисак опруге и почињу да клизају једна уз другу. Вратило наставља да се окреће, али страна прикључног вратила машине успорава или се зауставља, апсорбујући удар. Када се препрека уклони и обртни момент падне, опруге се поново захватају са плочама и нормалан рад се наставља.

Подешавање обртног момента клизања

Вијци квачила пролазе кроз опруге. Њихово затезање повећава компресију опруге и подиже праг клизања. Њихово отпуштање га смањује. Већина оператера подешава квачило да проклизава на отприлике 120 до 150 процената нормалног радног обртног момента машине. Превише затегнуто подешавање обесхрабрује сврху јер се квачило неће отпустити пре него што дође до оштећења. Превише лабаво подешавање узрокује стално проклизавање током нормалног рада, што прегрева фрикционе плоче и скраћује њихов век трајања.

Клизно квачило наспрам смицајног вијка: Избор праве заштите

И клизне спојнице и смицајни вијци штите погонски склоп, али раде на различите начине и одговарају различитим ситуацијама. Ево директног поређења које ће вам помоћи да одлучите шта је право за вашу примену:

За већину пољопривредно карданско вратило Примене у Кореји где каменито земљиште и променљиви услови усева често доводе до преоптерећења, карданско вратило од 540 до 1000 са клизним квачилом је преферирани избор јер не захтева заустављање ради замене поломљеног вијка сваки пут када машина удари у нешто.

Замена фрикционих плоча: Када и како

Фрикционе плоче су једини део који се хаба у систему клизног квачила погонског вратила од 540 до 1000 PTO. Трају једну до три сезоне, у зависности од тога колико често се квачило активира. Ево знакова да је потребна замена и корака за то:

Знаци истрошених плоча

• ● Квачило проклизава током нормалног рада чак и ако су вијци правилно затегнути
• ● Мирис паљевине из подручја кућишта квачила након умереног рада
• ● Видљиво глазирање или стањивање приликом прегледа плоча
• ● Квачило се неравномерно укључује (трзаво поновно укључивање након проклизавања)

Поступак замене

Одвојите вратило и од трактора и од машине. Пажљиво уклоните вијке квачила и опруге, водећи рачуна о њиховом положају. Извуците старе фрикционе плоче и плоче за покретање мотора. Очистите унутрашњост кућишта. Уградите нове плоче истим редоследом као и оригиналне. Поново саставите са опругама и вијцима, равномерно затежући до прописаног обртног момента. Означите положаје вијака фломастером како бисте могли да уочите евентуалну ротацију током будућих провера.

Пратећи производи

Како се осовина клизног квачила повезује са вашим мењачем

Карданско вратило од 540 до 1000 преноси обртни момент на пољопривредни мењач монтиран на ваш уређај. Мењач претвара ротацију прикључног вратила у брзину и смер који захтева радни механизам. Клизна спојница се налази између вратила и улаза мењача, тако да када се активира, штити унутрашњост мењача од преоптерећења. Улазни жлеб мењача и жлеб јарма вратила морају се подударати ради чисте везе. Када наручујете, наведите обе конфигурације жлебова и ми ћемо проверити компатибилност пре испоруке.

Доступност резервних делова

Резервне фрикционе плоче, опруге, притисне плоче, комплети укрштених лежајева, заштитни штитници и појединачне јарме налазе се на лагеру у нашем складишту у Кореји. Држање резервног сета фрикционих плоча при руци се топло препоручује оператерима у регионима са каменитим тлом где се квачило често активира.

Зашто фарме бирају ову осовину клизног квачила

• ✔ Аутоматско ресетовање квачила значи нулто време застоја након преоптерећења
• ✔ Фабрички калибрисани обртни момент клизања са подесивом затегнутошћу опруге на терену
• ✔ Ковани јармови од 40Cr-а и хладно вучене цеви, истог квалитета као и модели без квачила
• ✔ Покрива од 540 до 1000 обртаја у минути уз одговарајући избор вијка са зупчастим жлебовима
• ✔ Производња сертификована по CE, ISO 9001, TS/16949 стандардима
• ✔ Корејско складиште држи уобичајене моделе клизних квачила на лагеру
• ✔ Цена 30 до 45 процената ниже од еквивалентне ОЕМ осовине клизног квачила

Често постављана питања

При ком обртном моменту се отпушта клизно квачило?

Зависи од серије и подешавања опруге. Наши најчешћи модели проклизају при 800 до 2500 Nm. Фабричка вредност је подешена на приближно 130% номиналног континуираног обртног момента за сваку серију. Можете је подесити на терену затезањем или отпуштањем вијака квачила.

Колико дуго трају фрикционе плоче на Карданско вратило клизно квачило?

Једна до три сезоне, у зависности од тога колико често се квачило активира. Операторима који обрађују каменито земљиште може бити потребна годишња замена. Они који раде на чистим, равним пољима могу добити три или више сезона са једним сетом.

Могу ли додати клизну спојницу на постојеће стандардно карданско вратило?

Не директно. Кућиште квачила замењује део виљушкастог дела машине, што захтева фабричку монтажу. Најбоље је наручити комплетно вратило са претходно инсталираним квачилом ради правилног поравнања и калибрације.

Да ли клизно квачило треба да буде на страни трактора или на страни машине?

Увек на страни машине. Монтирањем на страни трактора откривају се опружни вијци близу оператера, што ствара безбедносну опасност. Крај машине држи механизам квачила даље од возача.

Да ли клизно квачило ради и на 540 и на 1000 обртаја у минути?

Да. Механизам трења је независан од обртаја; реагује на обртни момент, а не на брзину. Изаберите одговарајућу виљушку за брзину вашег приводног вртића, а квачило ће се побринути за остало.

Моје клизно квачило стално проклизава током нормалног рада. Шта није у реду?

Или су опруге превише лабаве (равномерно затегните вијке квачила) или су фрикционе плоче истрошене и потребно их је заменити. Прво проверите обртни момент вијака. Ако затезање не реши проблем, прегледајте плоче да ли имају глазура или смањену дебљину.

Повратне информације купаца

---

Ох Санг-хун, оператер ротационе фрезе, Чунгчонгнам-до (пролеће 2025)

„Наша поља имају комаде кречњака одмах испод површине. Пре овог вратила клизног квачила, напукли смо два кућишта мењача у једној години. Од када смо га инсталирали пре седам месеци, квачило се искључило можда десетак пута, а мењач је нетакнут. Најбоља куповина коју смо направили.“

---

Ким Јанг-су, руководилац фабрике сточног стока, Гјонгги-до (крајем 2024.)

Заглављивање миксера TMR у јануару је свакодневница са замрзнутом силажом. Фрикциона спојница омогућава да вратило проклиза без икаквог ломљења. Прошле зиме први пут за четири године нисмо имали поправке мењача.

---

Нох Џи-вон, општинско чишћење снега, Гангвон-до (зима 2024)

„Чистачи снега су стално ударали у скривене ивичњаке и поклопце шахтова. Верзија са смицајним вијком значила је заустављање ради замене вијка сваких неколико сати. Клизно квачило се само отпушта и поново укључује. Продуктивност је знатно порасла.“

---

Парк Хи-џунг, пољопривредник по уговору, Џоланам-до (средина 2024.)

„Користим серију Т6 са клизним квачилом на трактору од 70 КС који вуче багер за камење. Квачило се искључи једном или двапут по пролазу по пољу и одмах се поново активира. Фрикционе плоче и даље изгледају добро након једне целе сезоне.“

---

Ли Кван-хо, продавац опреме, Тегу (јесен 2024)

„Препоручујем верзију са клизним квачилом сваком купцу који купује ротационо вратило фрезе. То унапред додаје трошкове, али им штеди замену мењача касније. Стопа поврата ових производа је нула.“
